S7-300 PLC在深孔镀铬控制系统中的工艺控制流程设计

工艺控制程序通过在监控画面中任意对象的“属性”一“几何”处组态一个C动作来实现，这样做的目的是为了使用触发器变量控制程序的扫描周期。为了不影响该对象的几何属性，在组态的C动作结束时要返回当前位置的属性值。工艺控制程序开始的触发条件由“工艺选择”界面的“工艺启动”按钮和1#槽接近开关信号同时确定。整个工艺控制程序就是按照工艺顺序调用编写好的各个槽的项目函数。以其中一个槽为例，其控制流程，如图7-17所示。



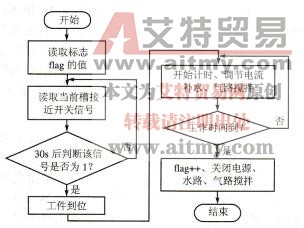

图7-17单个槽的控制流程图

工艺开始时首先读取flag的值，判断需要调用哪个槽的代码，系统共有1 1个槽，flag取值为0～11，从当前槽出来时flag++，准备下一个槽的调用，整个工艺完成后flag初始化。
