PROFIBUS网络用快速视图诊断故障技术方法

    下面介绍诊断故障的方法。3号站有故障时，选中SIMATIC管理器左边窗口的300站点，执行菜单命令“PLC”→“诊断/设置”→“硬件诊断”，打开“硬件诊断-快速查看”对话框（见图7-3），该对话框又称为“快速视图”。

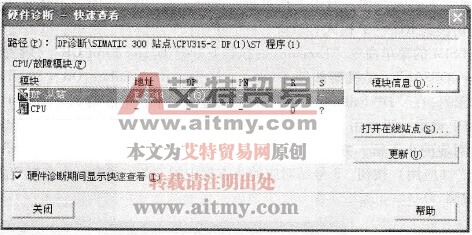

    图7-3    快速视图

    “CPU/故障模块”列表给出了在线连接的CPU和有故障的DP从站的诊断符号和参数，例如模块的类型、机架号(R)和插槽号(S)。DP列中的“1(3)”表示编号为1的PROFIBUS主站系统中的3号从站。PN是PROFINET IO系统的编号和设备号。图中的“E”是德语Eingang（输入）的缩写。E2044（即IB2044）是3号从站的诊断地址。

    单击“帮助”按钮，或按计算机键盘上的<F1>键，打开快速视图的在线帮助。单击其中绿色的“诊断符号”，可以查看诊断符号的意义。图7-3的CPU上的符号表示它处于RUN模式。DP从站上的红色斜线表示“预设定（下载的）组态和实际组态不一样，已组态的模块不存在或已断电，通信中断，或插入了与组态的模块不同类型的模块。”

    选中快速视图中的DP从站，单击“模块信息”按钮，打开3号从站(ET 200B)的模块信息对话框（见图7-4）。硬件DP从站出现故障时，从它的模块信息可以获取比仿真更多的故障信息，硬件实验时单击“十六进制格式”按钮，可以得到该从站的十六进制的故障诊断数据。

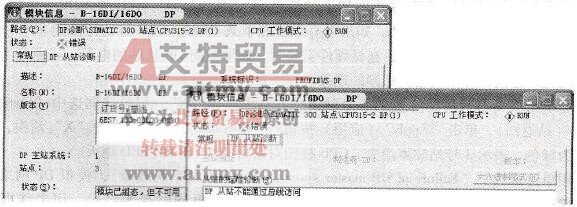

    图7-4    3号从站的模块信息
