DP从站中用诊断视图诊断故障模块

    单击快速视图中的“打开在线站点”按钮（见图7-3），打开诊断视图（见图7-15），可以查看4号从站的AO模块的具体故障。诊断视图实际上就是在线的硬件组态窗口。打开离线的HW Config，单击工具栏上的在线/离线切换按钮，也能打开诊断视图。

    与快速视图相比，诊断视图显示整个300站点在线的情况，可以读取每个模块的在线状态。用这种方法可以得到那些因没有故障而没有在快速视图中显示的模块的在线信息。

    图7-15中的4号从站ET 200M和该从站7号槽的AO模块上均有故障符号。双击AO模块，打开它的模块信息对话框（见图7-15的右图），可以查看该模块的详细故障信息。

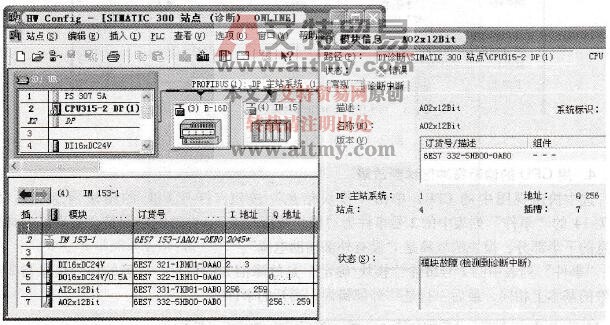

    图7-15    诊断视图与AO模块的模块信息对话框
