DP从站中用CPU的诊断缓冲区诊断故障

    选中快速视图中的CPU，单击“模块信息”按钮，打开CPU的模块信息对话框。图7-14的“事件”列表中的2号事件为“模块故障存在”，右边的小图是2号事件的详细信息的下半部分，模块的故障是“没有外部辅助电源”。

    “事件”列表中的1号事件“模块确定”是故障消失的信息。故障的详细信息与2号事件的基本上相同，最后一行是“外部错误，离开的事件”。

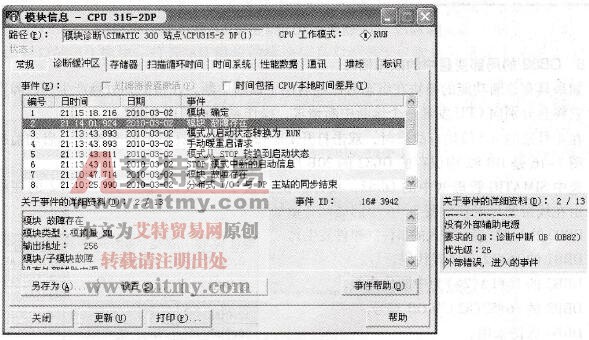

    图7-14    诊断缓冲区

    用变量表监控MW10，打开变量表，单击工具栏上的按钮，启动监控功能。可以看到在AO模块出现故障和故障消失时，MW10的值都要加1，CPU分别调用一次OB82。
