工业以太网中TP电缆与RJ -45连接器简介

    西门子的工业以太网可以采用双绞线、光纤和无线方式进行通信。

   TP Cord电缆是8芯的屏蔽双绞线，连接到RJ - 45连接器有两种线序（见表8-1）。RJ -45电缆有交叉连接和直接连接这两种连接方式。

    电缆两端的RJ -45连接器采用不同的线序为交叉连接（见图8-1），交叉连接电缆用于两台设备（例如PC和PLC）的以太网接口之间的直接连接。

    电缆两端的RJ -45采用相同的线序为直通连接（见图8-2），直通连接电缆用于PC、PLC等设备与交换机（或集线器）之间的连接。

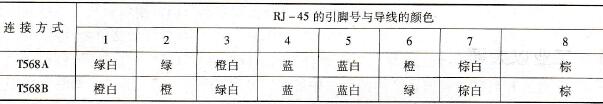

    表8-1    TP Cord电缆与RJ -45连接器的线序

    西门子交换机采用自适应技术，可以自动检测线序，连接西门子交换机时可以采用上述的任意一种连接方式。

    图8-1    交叉连接

    图8-2    直通连接
