GRAPH函数块的程序编辑器

    新建函数块FB1，并设置编程语言为GRAPH。双击函数块FB1，则打开该GRAPH函数块，程序编辑器显示界面如图10-10所示。

   GRAPH函数块的程序编辑器显示界面比其他代码程序块多了一个导航视图。GRAPH函数块的程序包括前固定指令（也称前永久指令）、顺控器和后固定指令（也称后永久指令）三部分，因此导航视图也包括这三个选项，当选择不同选项时，代码区的内容与该选项相对应，用户可在这三个选项所对应的代码区进行相应部分的编程。导航视图还包括报警选项，当选择报警选项后，用户可在对应的代码区进行GRAPH函数块报警属性设置，如图10-11所示。报警属性参数包括启用报警、互锁报警、监控报警和步时间报警等。此外，导航视图还显示永久指令和顺控程序的图形概览，并通过快捷菜单提供基本处理选项。

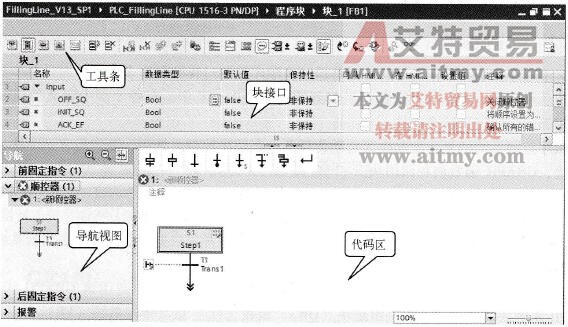

    图10-10    GRAPH函数块程序编辑器显示界面

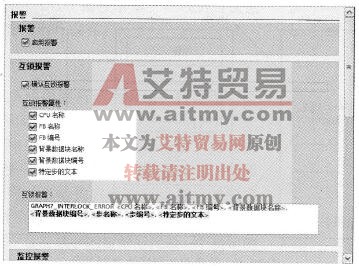

    图10-11    GRAPH函数块的报警属性视图

    前固定指令和后固定指令的编程语言是LAD或FBD，二者之间可以进行切换，切换的方法可以通过修改GRAPH函数块属性窗口中“常规”条目下“块”区域的“程序段中所用的语言”，如图10-12所示。当然，也可以在GRAPH函数块的监视窗口的“属性”选项卡“常规”条目下“块”区域的“程序段中所用的语言”进行编程语言切换。

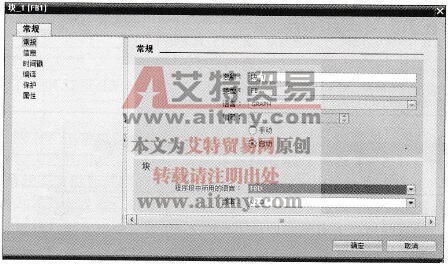

    图10-12    GRAPH函数块“程序段中所用的语言”设置
