S7-1500 PLC的SCL编程应用

    例如，应用SCL编程语言实现将自动灌装生产线的成品重量存储在全局数据块“重量”( DB2)中。

    创建全局数据块“重量”(DB2)，并声明三个变量：“最大数量”“实际数量”和“成品重量”，数据类型分别为Int、Int和Array[0．．100]  of Real，如图10-3所示。其中“最大数量”启动值设置为100，“实际数量”启动值为0，“成品重量”的各个元素启动值均为0.0。

    新建程序块FC8，名称为“称重存储”，语言选择SCL，定义块接口如图10-4所示。使用SCL编程语言对FC8编程，如图10-5所示。

    图10-3    全局数据块“重量”(DB2)

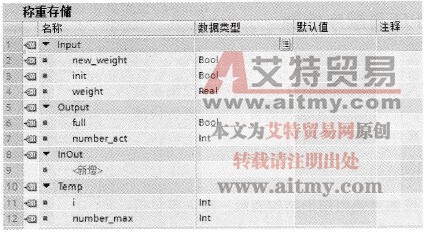

    图10-4    “称重存储”(FC8)的块接口

    在使用LAD编程语言创建的“模拟量处理”程序块(FC6)中调用FC8，并赋参数，如图10-6所示。

    如果“模拟量处理”程序块(FC6)是使用SCL编程语言创建的，则在块接口中声明一个Bool数据类型的临时变量(Temp)：M_up，然后在程序中调用“称重存储”(FC8)，程序如图10-7所示。

    图10-5    “称重存储”(FC8)程序

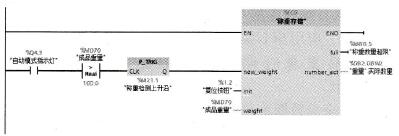

    图10-6    “称重存储”(FC8)的调用(LAD)

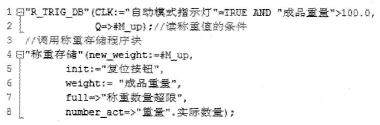

    图10-7    “称重存储”(FC8)的调用(SCL)
