S7-1500使用指令进行系统诊断

    在扩展指令的“诊断”“报警”和“分布式I/O”指令文件夹中，提供了许多用于系统诊断的指令，部分指令名称及功能描述见表9-5。

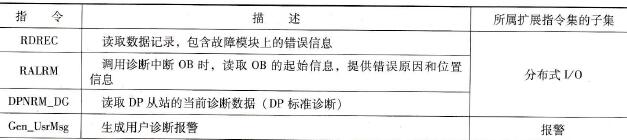

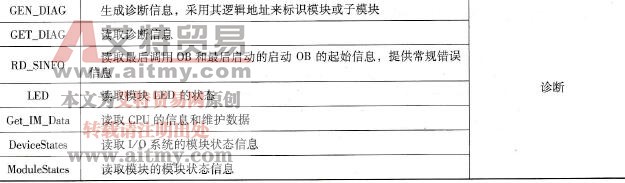

    表9-5    用于系统诊断的部分扩展指令名称及功能描述

    用户可通过Portal软件帮助信息系统，熟悉各种系统诊断指令的参数及使用。熟练应用这些指令，可实现通过编程获得系统诊断数据，从而进行相应的程序处理。

    例如，通过程序查询PN网络上硬件标识符为64所对应的CPU模块上LED指示灯的状态。新建一全局数据块DB，名称为“My_gDB_LED”，并声明三个变量，如图9-17所示。其中变量“myLADDR”类型为HW_IO，存储待诊断的CPU接口的硬件标识符，该硬件标识符为系统自动生成，用户可在设备组态的模块属性中进行查看，如图9-18所示。变量“myLED”类型为Uint，存储待查询的LED指示灯的标识号(1: STOP/RUN，2：ERROR，3：MAINT，4：冗余，5：link，6：Rx/Tx)，变量“returnValue”存储LED指示灯的状态。实现该功能对应的程序段如图9-19所示。

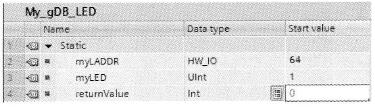

    图9-17    全局数据块“My_gDB_LED”

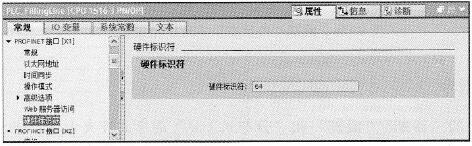

    图9-18    查看CPU接口的硬件标识

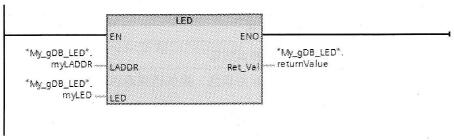

    图9-19    使用“LED”获得系统诊断信息
