S7-300/400 PLC全局数据通信中设置扫描速率和状态双字的地址

    扫描速率用来定义CPU刷新全局数据的时间间隔，其单位是CPU的扫描循环周期。在第一次编译后，执行菜单命令“查看”→“扫描速率”，每个数据包将增加标有“SR”的行（见图9-6），用来设置该数据包的扫描速率(1~255)，S7 - 300默认的扫描速率为8，S7 - 400的为22，用户可以修改扫描速率。如果设置S7 - 400的扫描速率为0，表示是事件驱动的GD数据传输。扫描速率如果过快，可能造成通信中断。建议采用默认的扫描速率。

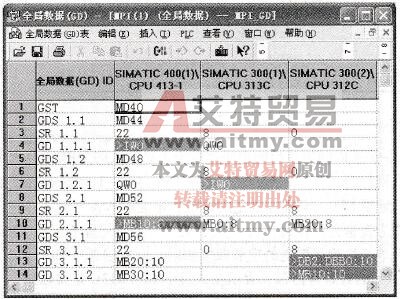

    图9-6    设置扫描速率与状态双字

    可以用GD数据传输的状态双字来检查数据是否被正确地传送，第一次编译后执行菜单命令“查看”→“GD状态”，在出现的GDS行中可以给每个数据包指定一个用于状态双字的地址。最上面一行的全局状态双字GST是同一个CPU各GDS行中的状态双字相“或”的结果。状态双字中被使用的各位的意义见表9-1，被置位的位将保持其状态不变，直到它被用户程序复位。

    状态双字使用户程序能及时了解通信的有效性和实时性，增强了系统的故障诊断能力。

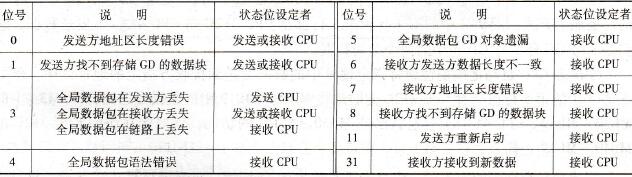

    表9-1    GD通信的状态双字

    设置好扫描速率和状态双字的地址后，应对全局数据表进行第二次编译，使扫描速率和状态双字地址包含在组态数据中。
