SIMATIC系列CPU的Web服务器信息显示

    当客户端与该CPU的PROFINET接口或通信处理器（例如CP1543-1）建立连接后，打开Web浏览器，在Web浏览器的“地址”域中输入CPU的IP地址(如http：//192.168.0.1)，打开欢迎页面，如图10-37所示。

    图10-37    Web浏览器访问的欢迎界面

    单击链接“进入”，即进入Web服务器的起始页面，如图10-38所示。

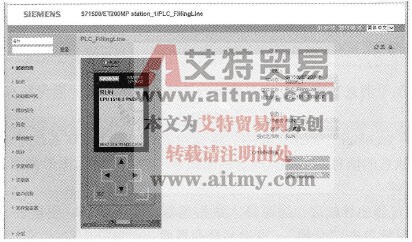

    图10-38    Web服务器的起始页面

    如果在CPU属性的“Web服务器”的“用户管理”设置了密码，则还需要在左上角的“登录”区域输入用户名和密码。输入的用户名对应的访问级别不同，则页面左侧导航区显示的内容多少也不同，本例访问级别为“管理”，故显示内容最全面。

    鼠标单击页面左侧导航区的“诊断缓冲区”，则Web页面上将显示诊断缓冲区的内容，如图10-39所示。

    同样，进入“模块信息”Web页面，如图10-40所示。在该页面，浏览器通过符号和注释来指示设备的状态。模块显示在“名称”栏中，且带有一个链接，可以按层级顺序浏览故障模块。

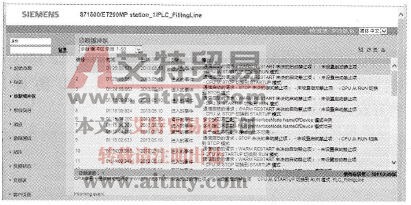

    图10-39    Web服务器的诊断缓冲区视图

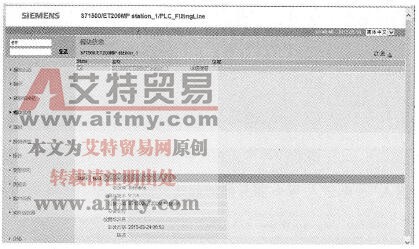

    图10-40    Web服务器的模块信息视图

   Web浏览器在“消息”Web页面上显示消息缓冲区的内容。但无法在Web服务器上确认消息。

    在“拓扑”(Topology)Web页面中，将显示PROFINET I/O系统中有关PROFINET设备的拓扑组态和状态的信息。拓扑页面显示形式有三种，一种为图形视图，另两种为表格视图和状态视图。

    利用Web浏览器的导航区，还可进入数据通信、变量状态、变量表、客户页面和文件浏览器等页面。鼠标单击“介绍”，可返回欢迎界面。

    激活自动灌装生产线项目的Web服务器网页访问的功能，通过网页浏览器访问自动灌装生产线项目的诊断缓冲区等信息。
