S7-200 PLC的接线

    ①CPU22X的输入端子的接线

   S7--200系列PLC的输入端接线与三菱FX系列的PLC的输入端接线不同，后者不需要接入直流电源，其电源由系统内部提供，而S7-200系列PLC的输入端则必须接入直流电源。以CPU224为例介绍输入端的接线。“1M”和“2M”是输入端的公共端子，与24V DC电源相连，电源有两种连接方法对应PLC的NPN型和PNP型接法。当电源的负极与公共端子相连时，为PNP型接法，如图1-14所示，而当电源的正极与公共端子相连时，为NPN型接法，如图1-15所示。“M”和“L+”端子可以向传感器提供24V DC的电压，注意这对端子不是电源输入端子。

    初学者往往不容易区分PNP型和NPN型的接法，经常混淆，若记住以下的方法就不会出错。把PLC作为负载，以输入开关（通常为接近开关）为对象，若信号从开关流出（信号从开关流出，向PLC流人），则PLC的输入为PNP型接法；把PLC作为负载，以输入开关（通常为接近开关）为对象，若信号从开关流入（信号从PLC流出，向开关流入），则PLC的输入为NPN型接法。三菱的FX系列(FX3U除外)PLC只支持NPN型接法。



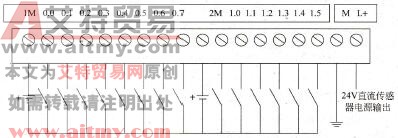

图1 14输入端子的接线图(PNP)



图1 15输入端子的接线图(NPN)
