S7-300/400 PLC点对点通信中使用ASCII协议发送和接收数据

来源：艾特贸易2017-12-20

简介1 ．在编程设备中安装 CP 的组态工具软件用于点对点通信的 CP 附带的光盘中有 CP 的组态工具、带有 CP 通信功能块和功能的库和程序实例。该光盘的文件在随书光盘的文件夹“ CP_PtP_

1．在编程设备中安装CP的组态工具软件

用于点对点通信的CP附带的光盘中有CP的组态工具、带有CP通信功能块和功能的库和程序实例。该光盘的文件在随书光盘的文件夹“CP_PtP_CD”中，安装它以后才能对PtP CP组态和编程。安装好之后，在程序编辑器左边窗口的“库”文件夹中，将会出现名为“CP PtP”的文件夹（见图9-18）。

2．生成项目

在SIMATIC管理器中，用新建项目向导创建一个新的项目，项目名称为“ASCII”，CPU为CPU 313C -2DP。

在HW Config中，将电源模块、信号模块和CP340 - RS422/485插入机架。CP 340在5号槽，模块的起始地址为272。双击机架中的CP 340，点击它的属性对话框中的“参数”按钮，在打开的参数设置对话框中（见图9-19），用“Protocol”（协议）选择框选中ASCII协议。点击信封形状的Protocol图标，打开Protocol对话框，设置的串口参数见图9-20，“Even”为偶校验。

在Interface（接口）选项卡，选中半双工的“RS 485”（见图9-21）。其他参数均采用默认值。点击按钮，编译并保存组态信息。双击机架中的CPU，打开CPU的属性对话框。在“周期/时钟存储器”选项卡中．选中复选框“时钟存储器”，设置用于时钟存储器的存储器字节为MB8，时钟存储器位M8.5的周期为1s。

PtP通信的FB

图9-18 PtP通信的FB

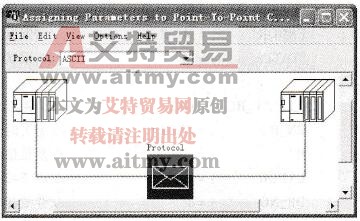

设置CP 340的参数

图9-19 设置CP 340的参数

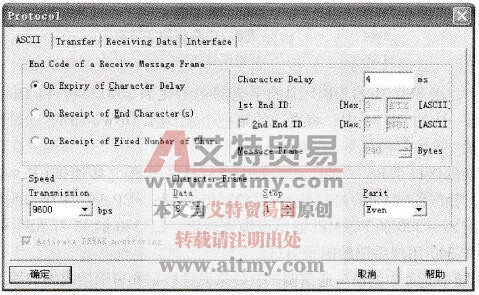

设置CP 340的协议参数

图9-20 设置CP 340的协议参数

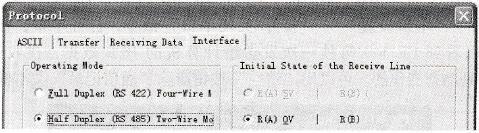

设置CP 340的接口参数

图9-21 设置CP 340的接口参数

3．调用FB3和FB 2发送和接收数据

在SIMATIC管理器中生成用来保存发送数据和接收数据的数据块DB 1和DB 4，在两个数据块中分别生成一个数组。下面是OB1中的程序：

CALL “P_SEND”，DB3 //调用FB 3

REQ ：=M8.5 //上升沿时发送数据，每秒发送一次

R ：= //复位信号

LADDR ：=272 //CP 340的起始地址

DB_NO ：=1 //存放要发送的数据的数据块编号(DB 1)

DBB_NO ：=0 //要发送的数据在数据块中的起始地址(DBB0)

LEN ：=18 //要发送的数据字节数

DONE ：=M1.1 //发送任务完成时产生一个脉冲

ERROR ：=M1.2 //错误标志位

STATUS ：=MW2 //错误状态字

CALL “P_RCV”，DB2 //调用FB 2接收数据

EN_R ：=TRUE //为1时允许接收

R ：= //复位信号

LADDR ：=272 //CP 340的起始地址

DB_NO ：=4 //存放接收的数据的数据块编号(DB 4)

DBB_NO ：=0 //接收的数据在数据块中的起始地址(DBB0)

NDR ：=M1.5 //接收任务完成时产生一个脉冲

ERROR ：=M1.6 //错误标志位

LEN ：=MW4 //接收的数据的字节数

STATUS ：=MW6 //错误状态字

在OB100中，用SFC 21将DB 1中的字全部初始化为16#1234，将DB 4中的字清零。在每100ms执行一次的OB 35中，将发送的第一个字DB1. DBW0加1。

4．通信测试

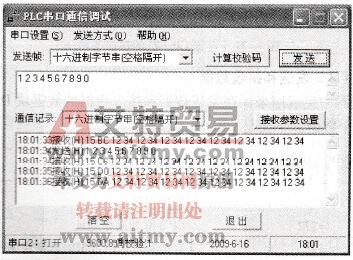

如果CP 340的接口是RS - 232C，可以用RS - 232C电缆直接连接CP 340和计算机的串口。作者做实验用的CP 340的接口是RS - 422/RS - 485，CP 340的接口与计算机的RS -232C接口之间用S7 - 200的PC/MPI通信电缆来转接。CP 340的15针RS -422/RS - 485接口的接线图见CP 340用户手册的附录B．3。
