通信软件PRODAVE简介

    PLC具有极高的可靠性，一般用来执行现场的控制任务，但是它的人机接口功能较差。PLC与个人计算机(PC)通过通信连接起来，用PC作为上位计算机，实现系统的监控、人机接口，以及与上一级网络（例如工业以太网）的通信等功能，可以使二者的优势互补，组成一个功能强、可靠性高、成本低的控制系统。因此在工业控制系统中，PC与PLC之间的通信是最常见和最重要的通信之一。

    实现计算机与PLC通信最简便的方法是使用计算机上运行的组态软件，例如西门子公司的WinCC或国产的组态软件。组态软件与现场设备（例如PLC）之间的通信程序是由组态软件生产厂家开发的，用户只需要设置一些通信参数，就可以实现上位计算机与现场设备之间的通信，通信的双方都不需要编写通信程序。但是每个系统都需要购买组态软件，费用较高。有的组态软件不能满足用户的某些特殊要求。

   S7 - 300/400的MPI（多点接口）和S7 - 200的PPI（点对点接口）用于西门子公司控制产品之间的通信，例如安装在PC上的编程软件与PLC之间的通信，但是这些通信协议均未公开。PRODAVE是用于PC与S7系列PLC之间的数据链接通信的工具箱，可以用于S7 - 200、S7 - 300/400、M7和C7等西门子PLC。通过下列硬件，可以在S7 PLC与PC之间方便地建立数据链接（见图9-14）：

   1)用于PC的MPI通信处理器，例如CP5511、CP5611和CP5613，通信速率最高12 Mbit/s。

   2)用于S7 - 300/400的PC/MPI适配器或USB/MPI适配器。

   3)用于S7 - 200的PC/PPI编程电缆。

    用PRODAVE来实现上位计算机与S7系列PLC的通信是很方便的。PRODAVE的动态链接库( DLL)提供了大量的基于Windows操作系统的DLL函数，供用户解决PLC与PC之间的数据交换和数据处理问题二可以在VB或VC等编程环境中调用这些函数来建立或断开通信连接，读写CPU的系统存储器，方便地实现计算机与S7 - 300/400的点对点通信。

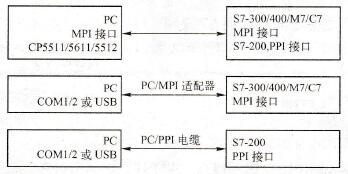

    图9-14    PC与PLC的连接方式

   PRODAVE有以下特点：

   1)使用简单方便，编程人员不需要熟悉复杂的通信协议，通过调用PRODAVE提供的动态链接库( DLL)中的函数就可以实现通信。

   2)上位计算机用通信函数直接读写PLC中的数据，不用编写PLC的通信程序。

   3)如果使用PC/MPI适配器或用于PC的通信处理器作通信接口，它们同时还可以兼作编程软件与PLC的通信接口。

   PRODAVE的使用方法可以参阅随书光盘中PRODAVE的用户手册。作者曾在某水电站控制系统中将PRODAVE用于S7 - 300与上位计算机的通信。
