如何使用自减计数器指令

    每次向下计数输入CU从关闭向打开转换时，向下计数(CTD)指令从当前值向下计数。当前值Cxxx=0时，计数器位(Cxxx)打开。载入输入(LD)打开时，计数器复原计数器位( Cxxx)并用预设值(PV)载入当前值。达到零时，向下计数器停止计数，计数器位Cxxx打开。计数器范围：Cxxx=C0~C255。在STL中，CTD载入输入是堆栈顶值，而向下计数输入是装载在第二个堆栈位置的数值。白减计数器指令如图6-26所示。

    应用实例如图6-27所示。

    图6-26    自减计数器指令

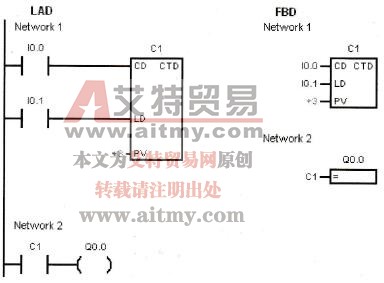

    图6-27    自减计数器应用实例梯形图

   STL

   Network 1//向下计数计数器C1当前值从3计数至0

    //其中I0.1关闭，I0.0“关闭-打开”递减C1当前值

    //I0.1“打开”载入向下计数预设值3

   LD I0.0

   LD I0.1

   CTD C1+3

   Network 2//当计数器C1当前值=0时，C1位“打开”

   LD C1

    =Q0.0

    时序图如图6-28所示。

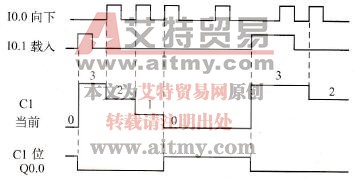

    图6-28    自减计数器应用实例时序图
