S7-400系列PLC的CPU模块

    1．CPU模块的性能概述

    S7-400系列PLC的CPU模块种类有CPU412-1、CPU413-1/413-2DP、CPU414-1/414-2DP、CPU416-2DP适用于中等性能的较大系统；CPU414-1和CPU414-2DP适用于中等性能，对程序规模、指令处理速度及通信要求较高的场合；CPU416-1适用于高性能要求的复杂场合，具有集成DP接口的CPU可作为PROFIBUS DP的主站。

    部分中央处理单元( CPU)的主要性能指标如表1-11所示，包括存储器容量、指令执行时间、I/O点数、位存储器、计数器、定时器数量和通信接口等。

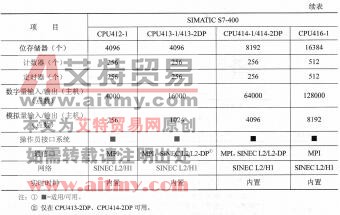

表1-11    S7-400 CPU的技术参数



    S7-400系列PLC的CPU模块具有以下的共同特性，如表1-12所示。

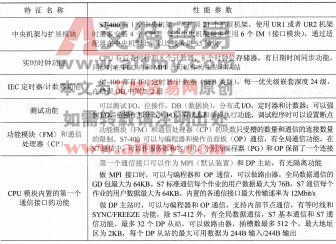

表1-12     S7-400系列PLC的CPU模块的共同特性



    2．CPU模块的面板

S7-400系列PLC CPU模块的面板上有状态和故障指示LED、模式选择开关、存储卡插座、通信接口和外部后备电源输入接口等，如图1-12所示，面板的按钮功能说明如表1-13所示。S7-400系列PLC不同型号的CPU的面板上元件不完全相同。



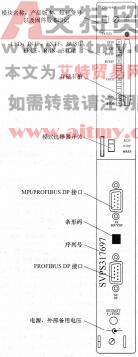

图1-12  S7-400 CPU41x-2的面板示意图

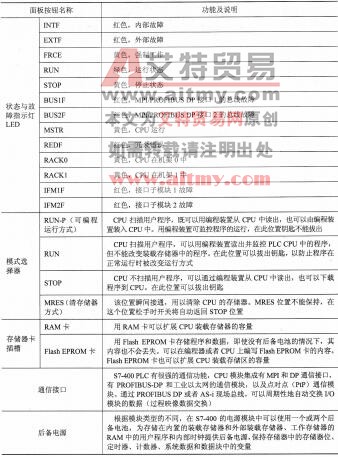

表1-13    S7-400系列PLC CPU面板操作说明
