S7-300系列PLC的CPU模块

    S7-300有CPU312IFM、CPU313、CPU314、CPU314 IFM、CPU315/315-2DP、CPU316-2DP、CPU318-2DP等多种不同的中央处理单元模块可供选择。CPU312 IFM、CPU314 IFM是带有集成的数字量和模拟量输入／输出的紧凑型CPU模块，用于要求响应快速并具有许多特殊功能的装备。CPU313、CPU314、CPU315模块上不带集成的I/O端口，其存储容量、指令执行速度、可扩展的I/O点数、计数器／定时器数量、软件块数量等随序号的递增而增加。CPU315-2DP、CPU316-2DP、CPU318-2DP模块都具有现场总线扩展功能。CPU模块以梯形图(LAD)、功能块(FBD)或者语句表(STL)进行编程。

    1．CPU模块的性能概述

    中央处理单元( CPU)模块的主要性能指标如表1-7所示，包括存储器容量、指令执行时间、最大I/O点数、位存储器、计数器、定时器数量等。

表1-7    S7-300 CPU的技术参数



S7-300系列PLC CPU的性能参数如表1-8所示。

表1-8    S7-300系列PLC CPU的性能参数



    2．CPU模块的面板

S7-300系列PLC CPU模块的面板上有状态和故障指示LED、模块选择开关和通信接口等，如图1-10所示，它们的功能及说明如表1-9所示。大多数CPU还有后备电池盒，存储器卡插座可以插入多达数兆字节的Flash EPROM卡或微存储器卡（简称为MMC），用于掉电后程序和数据的保存。



图1-10  CPU318-2面板示意图

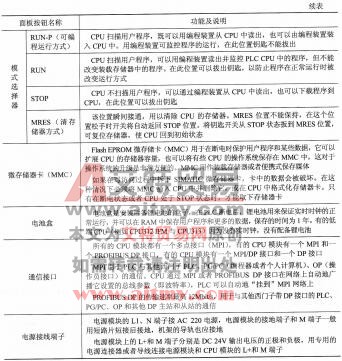

表1-9    S7-300系列PLC CPU面板的操作说明



    CPU模块上的M端子（系统的参考点）一般是接地的，接地端子与M端子用短接片连接。某些大型工厂（例如化工厂和发电厂）为了监视对地的短路电源，可能采用浮动参考电位，这时应将M点与接地点之间的短接片去掉，可能存在的干扰电流通过集成在CPU中M点与接地点之间的RC电路，如图1-11所示，对接地母线放电。

    3．CPU模块的测试和诊断故障功能

S7-300系列PLC的中央处理单元(CPU)提供了测试和诊断故障功能，通过编程装置和STEP 7软件可以查看这些响应内容。CPU模块的测试功能包括状态变量、强制变量、状态块3种，它们的功能及用法如表1-10所示。编程器在程序执行过程中可显示信号状态，可改变与用户程序无关的变量，输出存储器堆栈中的内容。



图1-11  S7-300的浮动参考电位

表1-10    S7-300系列PLC CPU模块的测试功能
