台达DVP-PLC上电时参数的自动初始化程序设计范例

    范例示意如图1-14所示。

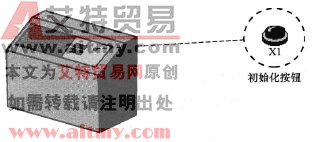

    图1-14    范例示意

    【控制要求】

   (1)机器设备一旦上电运行，就自动将各项参数初始化，使机器进入基本准备状态，不必手动去一个一个先设置好各个参数。

   (2)按下初始化按钮，可在机器运行的任何时刻对机器进行参数初始化。

    【元件说明】

    元件说明见表1-7：

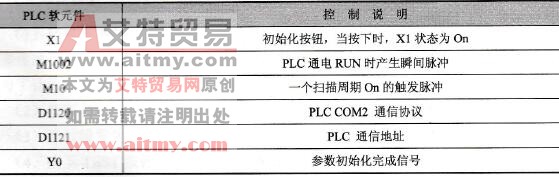

    表1-7    元件说明

    【控制程序】

    控制程序如图1-15所示。

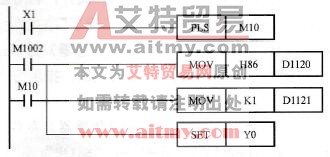

    图1-15    控制程序

    【程序说明】

   (1)在PLC“RUN”瞬间，M1002接通一次，产生脉冲宽度为一个扫描周期的脉冲，在PLC运行期间只被执行一次，常被用来初始化D（资料寄存器）、C（计数器）、S（步进点）等PLC内部元件。

   (2)按下X1按钮，可在程序运行的任何时刻对PLC进行初始化，即设定PLC站号为1，COM2通信格式为9600，7，E，1，且将Y0置位。
