台达DVP-PLC脉波波宽调变程序设计范例

来源:艾特贸易2018-01-19

简介【控制要求】 拨动开关到 On 位置后,可通过在程序中改变定时器的预设时间值,产生脉波波宽调变功能。产生如图 3-10 所示的振荡波形, Y0 状态 On 1s ,周期为 2s 。 图 3-10 振荡波形

    【控制要求】

    拨动开关到On位置后,可通过在程序中改变定时器的预设时间值,产生脉波波宽调变功能。产生如图3-10所示的振荡波形,Y0状态On 1s,周期为2s

振荡波形

    3-10    振荡波形

    【元件说明】

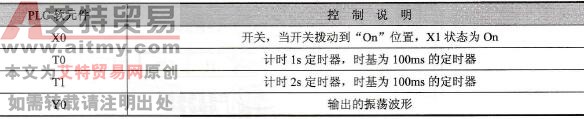

    元件说明见表3-5

    3-5    元件说明

元件说明

    【控制程序】

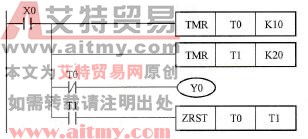

    控制程序如图3-11所示。

控制程序

    3-11    控制程序

    【程序说明】

   (1)X0=On时,定时器T0/T1开始计时,T0未计时到达前Y0=On,当T0计时到达时Y0=OffT1计时到达时将T0/T1清除。此时Y0会持续输出如图3-10所示的振荡波形。当X0=Off时,Y0输出也变成Off

   (2)可利用修改定时器的预设时间值产生脉波波宽调变功能。

   (3)利用API  144 GPWM指令也可实现脉波波宽调变功能,如图3-12所示。

利用API 144 GPWM指令实现

    3-12    利用API 144 GPWM指令实现
