PLC与台达DTA、DTB温控器LINK程序设计范例

    PLC与台达DTA、DTB温控器link如图12-23所示。

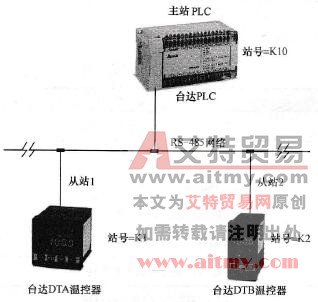

    图12-23    PLC与台达DTA、DTB温控器link

    【控制要求】

   (1)设置DTA温控器的目标温度；读取DTA温控器的现在温度和目标温度。

   (2)设置DTB温控器的目标温度、温度检测范围最高值、温度检测范围最低值；读取DTB温控器的现在温度和目标温度。

    【DTA温控器参数必要设置】

   DTA温控器参数必要设置见表12-30。

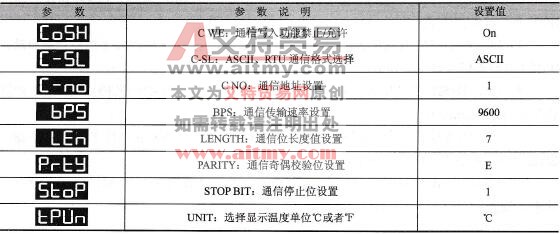

    表12-30    DTA温控器参数必要设置

    当出现DTA温控器因参数设定错乱而导致不能正常通信时，可先回归出厂值后，重新上电后再按照表12-30进行参数设定。DTA温控器不支持多笔写入功能，因此写入笔数须定为1笔。

    【DTB温控器参数必要设置】

   DTB温控器参数必要设置见表12-31。

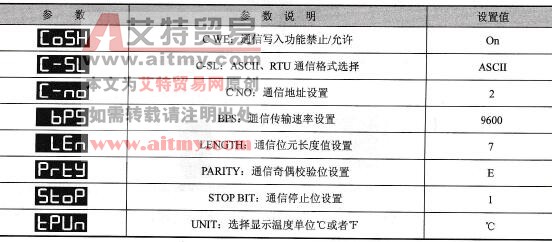

    表12-31    DTB温控器参数必要设置

    当出现DTB温控器因参数设置错乱而导致不能正常通信时，可先回归出厂值后，重新上电后再按照表12-31进行参数设置，其回归出厂值的方法与DTA温控器相同。

    【元件说明】

    元件说明见表12-32。

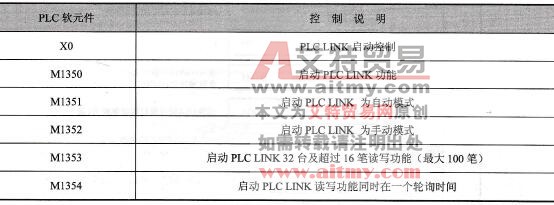

    表12-32    元件说明

    【控制程序】

    控制程序如图12-24所示。

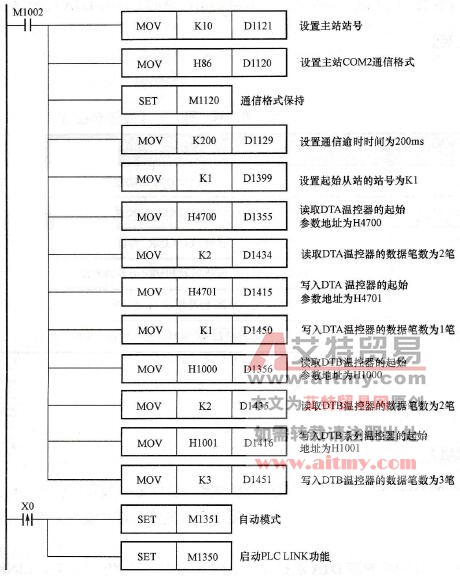

    图12-24    控制程序

    【程序说明】

   (1) PLC的D1480～D1481对应DTA温控器的H4700～H4701参数，当X0=On时，link功能启动，H4700～H4701参数的数据（目标温度和现在温度）将显示在D1480～D1481中。

   (2) PLC的D1496对应DTA温控器的H4701参数，当X0=On时，link功能启动，H4701参数值将由D1496决定。

   (3)改变D1496值即可改变DTA温控器的目标温度（例：D1496=K300→DTA温控器的目标温度为30℃）。

   (4) PLC的D1512～D1513对应DTB温控器的H1000～H1001参数，当X0=On时，link功能启动，H1000～H1001参数的数据（目标温度和现在温度）将显示在D1512～D1513中。

   (5) PLC的D1528～D1530对应DTB温控器的H1001～H1003参数，当X0=On时，link功能启动，H1001～H1003参数值将由D1528～D1530决定。

   (6)改变D1528值即可改变DTB温控器的目标温度（例：D1528=K400→DTA温控器目标温度为40℃）。

   (7)改变D1529～D1530的值即可改变DTB温控器温度检测范围最高值和最低值（例：D1529=K500→DTB温控器温度检测范围最高值50℃；D1530=K10→DTB温控器温度检测范围最低值1℃）。

   (8)从站的站号需连续，且与主站站号不能重复，仅SA/SX/SC/SV/EH/EH2机种可做主站，ES/EX/SS不能作为link的主站。

   (9) X0由Off→On启动PLC link功能，若启动失败M1350/M1351会变为Off状态，应重新再启动X0由Off→On。
