PLC的程序执行过程

    PLC执行程序必经输入采样、程序执行和输出刷新三个阶段，如图3-10所示。

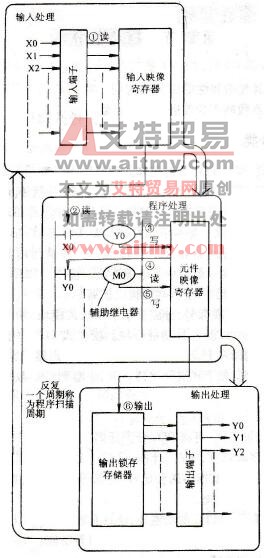

    图3-10    PLC的工作过程

   PLC在输入采样阶段：首先以扫描方式按顺序将所有暂存在输入锁存器中的输入端子的通断状态或输人数据读入，并将其写入各对应的输入状态寄存器中，即刷新输入。随即关闭输入端口，进入程序执行阶段。

   PLC在程序执行阶段：按用户程序指令存放的先后顺序扫描执行每条指令，经相应的运算和处理后，其结果再写入输出状态寄存器中，输出状态寄存器中所有的内容随着程序的执行而改变。

    输出刷新阶段：当所有指令执行完毕，输出状态寄存器的通断状态在输出刷新阶段送至输出锁存器中，并通过一定的方式（继电器、晶体管或晶闸管）输出，驱动相应输出设备工作。PLC执行程序的过程分三个阶段，即输入采样（输入处理）阶段、程序执行阶段、输出刷新（输出处理）阶段。
