字逻辑指令

来源：艾特贸易2018-03-26

简介字逻辑指令是对多个位信号进行操作，将两个 WORD （字）或者 DWORD （双字）逐位进行“与”、“或”、“异或”逻辑运算。字逻辑指令如表 2-41 所示。表 2-41 字逻辑指令 “与”操作可

字逻辑指令是对多个位信号进行操作，将两个WORD（字）或者DWORD（双字）逐位进行“与”、“或”、“异或”逻辑运算。字逻辑指令如表2-41所示。

表2-41 字逻辑指令

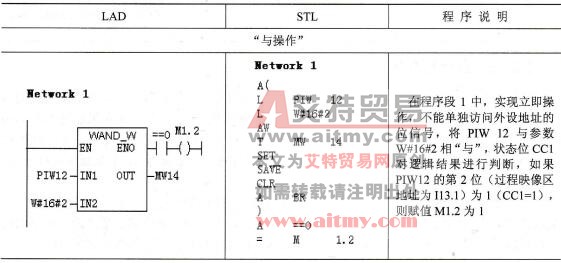

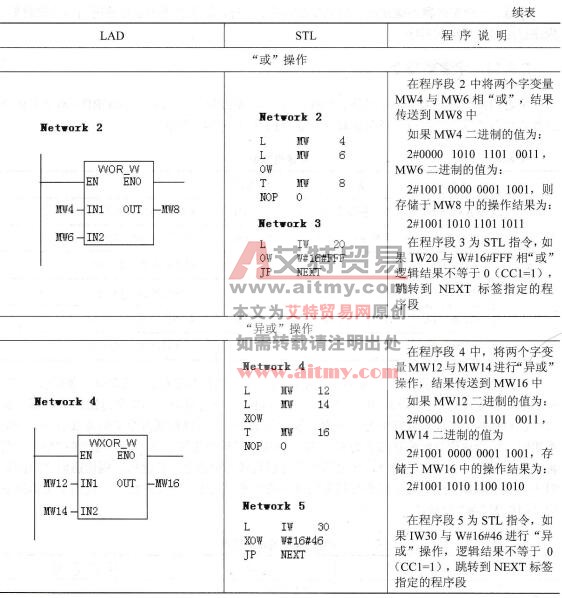

“与”操作可以判断两个字或双字在相同的位数上有多少位为1，通常用于变量的过滤。例如一个字变量与常数W#16#OOFF相“与”，则可以将字变量中的高字节过滤为0；“或”操作可以判断两个字或者双字中为1位的个数；“异或”操作可以判断两个字或者双字有多少位不相同。字逻辑指令影响状态字的CC1位，如果字逻辑结果等于0，CC1位为0；如果字逻辑结果不等于0，CC1位为1，字逻辑指令可以与状态位指令结合使用，例如前面介绍的立即读的方法就是利用“与”指令与状态位指令结合使用判断一个位的信号。使用字逻辑指令的示例如表2-42所示。
