PLC主机的结构

    主机即PLC本体，是以CPU为核心的一台专用计算机。其主要构成如下：

   (1) CPU也称中央处理器，是由一片或几片大规模集成电路芯片组成的，相当于人的大脑，是PLC的核心部分；CPU的作用是可通过接口及软件向系统的各个部分发出各种命令，同时对被测参数进行巡回检测、数据处理、控制运算、报警处理及逻辑判断等，实现对整个PLC的工作过程进行控制；目前大多数小型PLC都用8位或者16位单片机作CPU。

   (2)存储器PLC内部配有两种不同类型的存储器，一种为可进行读/写操作的随机存储器RAM，另一种是只读存储器ROM、PROM、EPROM、EEPROM。RAM为随机存储器，一般都是CMOS型的，耗电极微，在PLC中通常用锂电池作后备，失电时也不会丢失程序；ROM为只读存储器，系统程序固化在其中，用户不可更改，失电不受影响；EPROM为可擦除存储器，其写入和擦除时都必须要用专用的写入器和擦除器，用户很不方便；EEPROM为电可擦除只读存储器，其内部的程序可通过编程器的写入和擦除。

    (3)输入/输出单元（I/O单元）I/O接口是输入(INPUT)/输出(OUTPUT)接口的简称，是PLC主机与被控对象迸行信息交换的纽带；PLC通过I/O接口与外部设备进行数据交换，PLC的输入输出信号有开关量、模拟量、数字量三种类型，所有的输入输出信号均经过光电等隔离，大大增强了PLC的抗干扰能力。

    如图3-2所示为直流24V输入接口电路原理图，PLC内部提供直流电源。当输入开关接通时，光耦合器导通，由装在PLC面板上的发光二极管(LED)来显示某一输入端口（图中只画了一个端口）有信号输入。

    图3-2    直流24V输入接口电路

    图3-3所示为交/直流输入接口电路原理图。其内部电路结构与直流输入接口电路基本相同，不同之处在交、直流电源外接。

    图3-4所示为交流输入接口电路原理图，交流电源外接。

    输入信号均通过输入端子经RC滤波，光电隔离进入内部电路，提高了PLC的抗干扰能力。

    常见的输出形式有继电器输出、晶闸管( SSR)输出、晶体管输出。三种输出方式的接口电路原理图如图3-5、图3-6、图3-7所示。

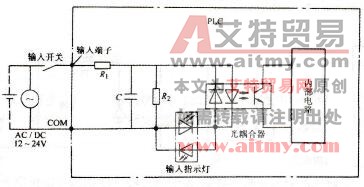

    图3-3    交流/直流输入接口电路

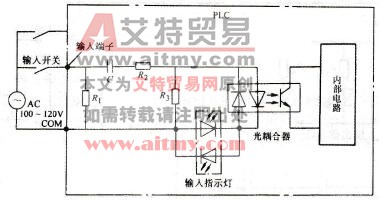

    图3-4    交流输入接口电路

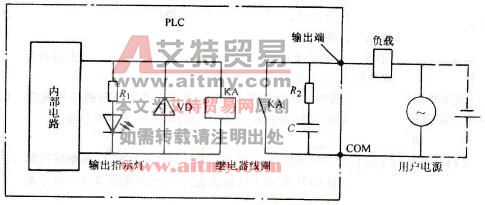

    图3-5    继电器输出接口电路

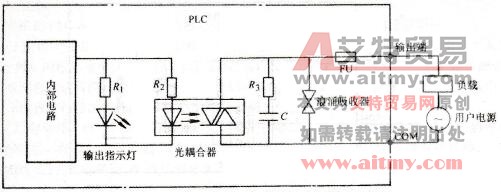

    图3-6    晶闸管输出接口电路

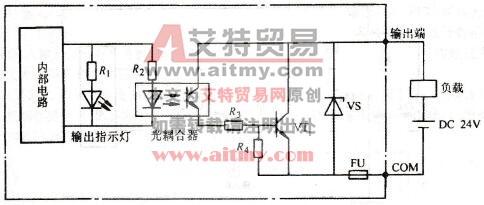

    图3-7    晶体管输出接口电路
