状态位指令

  状态位指令是位逻辑指令，针对状态字的各个位进行操作。通过状态位可以判断CPU运算中溢出、异常、进位、比较结果等状态。由于编程方法的原因，状态位指令只能在LAD中使用。STL编程语言中对状态位的信息，有的可以直接使用，有的可以通过跳转指令完成，同样可以实现状态位指令在LAD中实现的功能。在指令示例程序中，将会介绍使用STL编程语言实现的方法。状态位指令如表2-37所示。

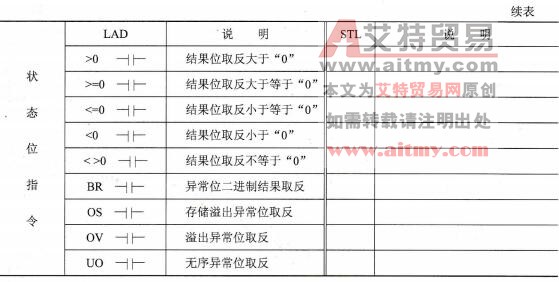

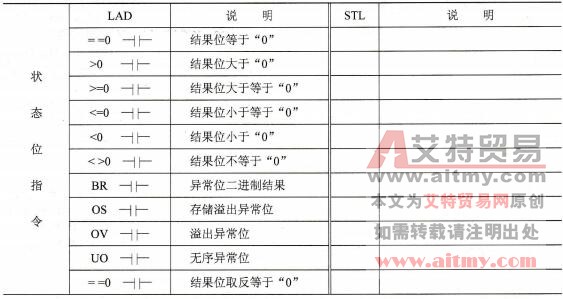

表2-37    状态位指令



    状态字每个位的含义在前面已经作过介绍，这里不再描述，使用状态位指令的示例程序如表2-38所示。

    在下面的示例程序中，可以看到LAD程序和指令可以自由转换为STL程序，LAD编程语言使用的状态位指令实现的功能在STL中也可以实现。

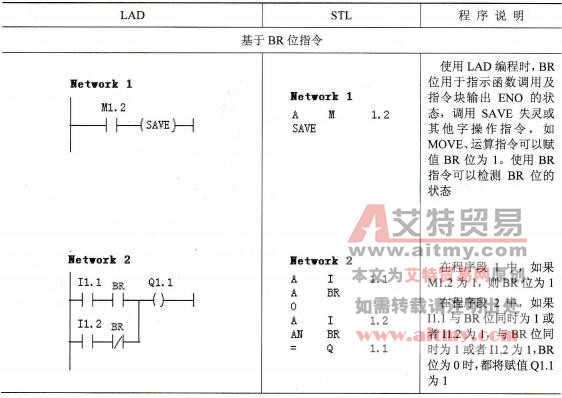

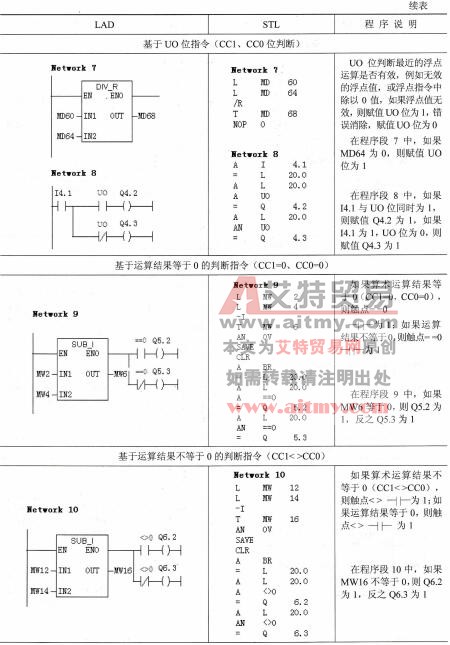

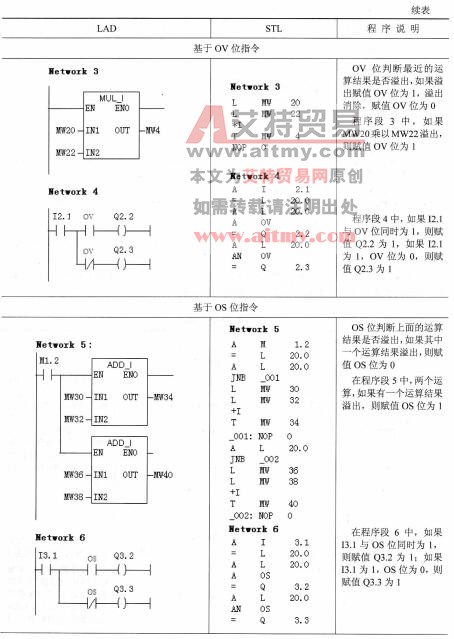

表2-38    状态位指令的示例程序
