S7编程软件的符号表

  1．符号表概述

  (1)共享符号的符号表

  在4.2节中，当用户生成S7或M7程序时，一个（空的）符号表（“Symbols”对象）会自动生成。

    (2)有效性

    符号表只对用户程序所连接的模块是有效的。如用户想在几个CPU中使用同样的符号，必须确保各符号表中的内容是相配的，可以采用复制该表的方法实现。

    (3)符号表的结构及元素

点击SIMATIC管理器左边的“S7 Program”图标，右边的工作区将出现“Symbols”（符号表）图标，双击它后进入符号表窗口，如图3-62所示。

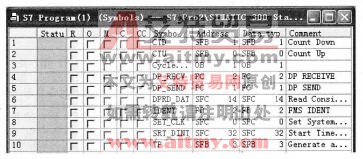

图3-62符号表的结构

打开某个块后，可以用菜单命令“View”→“Display with”→“Symbolic Representation”选择显示符号地址或显示绝对地址，如图3-63所示。

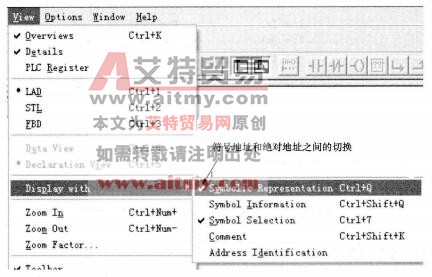

图3-63  符号地址和绝对地址之间的切换的菜单命令

    符号表窗口中各列的含义及说明如表3-12所示。

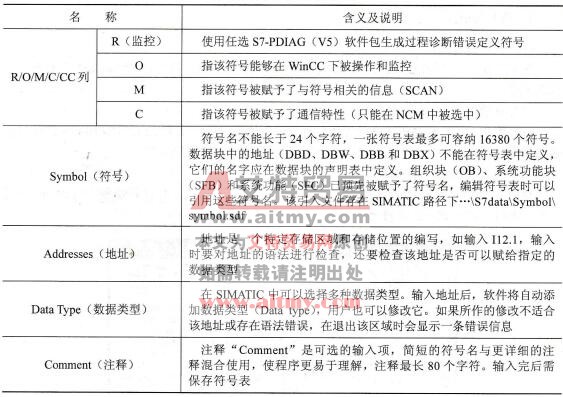

表3-12    符号窗口中各项含义及说明



在图3-63中，R/O/M/C/CC列显示各符号是否赋予了特殊对象的特性，用菜单命令“View”→“Columns R，O，N，C，CC”可以选择是否显示表中的“R，O，N，C，CC”列，如图3-64所示。



图3-64选择“Columns R，O，N，C，CC”命令

    2．导入／导出符号表

    用菜单命令“Symbol Table”→“import／Export”（导入／导出）可将当前符号表存入文本文件中，用文本编辑器进行编辑。可以导出整个符号表或导出若干行选中的符号，也可将其他应用程序生成的符号表导入当前的符号表。

    可选择的文件格式有：系统数据格式( SDF)、ASCIi (ASC)、数据交换格式(PIF)以及赋值表(SEQ)。

    导出规则和导入规则如表3-13所示。

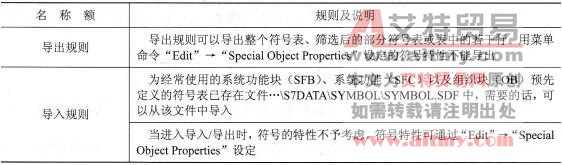

表3-13    导出规则和导入规则
