用S7-PLCSIM调试程序

  用S7-PLCSIM调试程序，共有以下几个步骤。

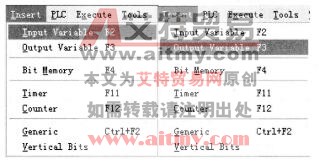

  ①插入仿真变量，在S7-PLCSIM对话框中，用菜单命令“Insert”→“Input Variable”和菜单命令“Insert”→“Output Variable”，如图3-77所示，来插入仿真变量。插入好的仿真变量如图3-78所示。



图3-77插入仿真变量菜单命令

    ②激活监视状态。打开My_prj2中的主程序OB1，点击监视图标，使主程序进入监视状态，如图3-79所示。

    ③运行程序。在S7-PLCSIM仿真程序对话框中，设置CPU为RUN状态，这时程序就开始运行了，运行中的仿真程序如图3-80所示。

④在运行仿真程序时，还可以通过设置仿真变量来监视程序中各个按钮以及“能流”的状态，如图3-81所示。

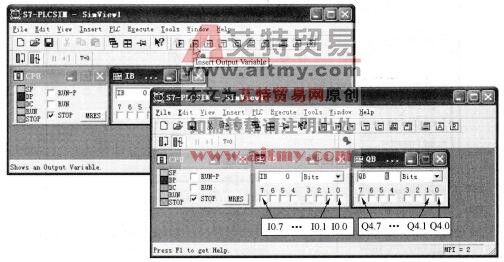

图3-78插入仿真变量

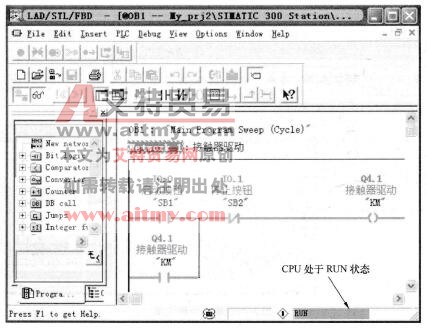

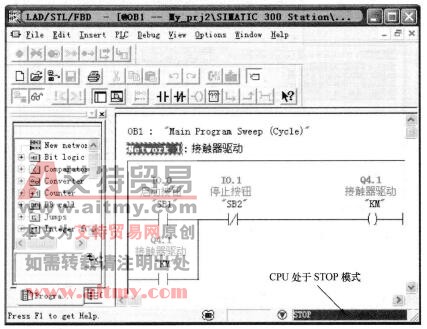

图3-79激活监视状态



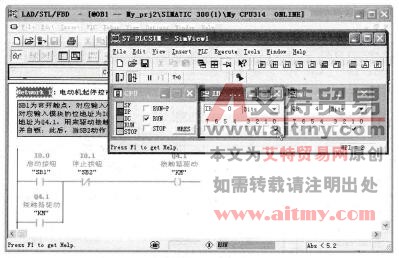

图3-80运行仿真程序



图3-81  监视按钮的状态
