下载程序及模块信息

  下载程序及模块信息是进行程序调试的基础和前提。没有这一步骤，程序的调试也无从谈起。下载程序及模块信息的具体步骤如下。

①启动SIMATIC Manager，并打开已经建立好的My_prj2项目，如图3-72所示。



图3-72打开My_prj2项目对话框

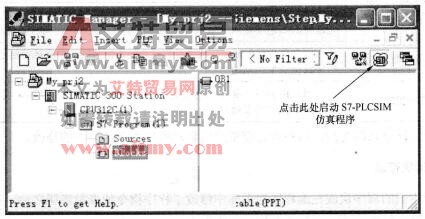

②单击仿真工具按钮，启动S7-PLCSIM仿真程序，如图3-73所示。

  ③在S7-PLCSIM仿真程序对话框中，将CPU工作模式开关切换到STOP模式，如图3-73所示。



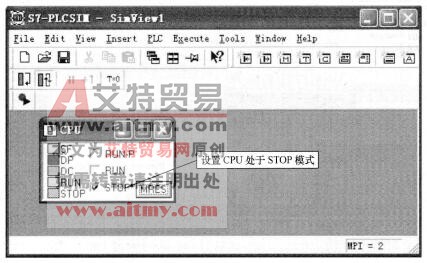

图3-73  S7-PLCSIM仿真程序对话框

④在项目窗口内选中要下载的工作站，如图3-74所示。



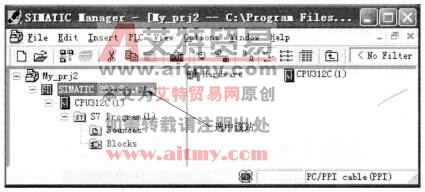

图3-74在项目窗口中选中站

⑤执行菜单命令“PLC”→“Download”，如图3-75所示，或单击鼠标右键执行快捷菜单命令“PLC”→“Download”，如图3-76所示，将整个S7-300站下载到PLC。



图3-75菜单命令



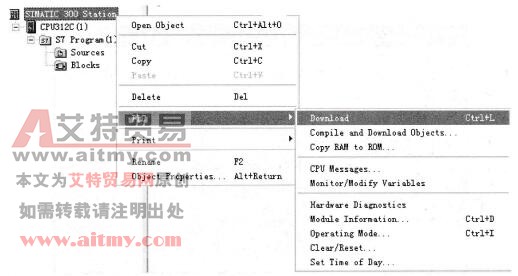

图3-76右键命令
