STEP 7编程软件的启动

    1．STEP 7编程软件的启动

    如果计算机中安装了STEP 7编程软件软件包，则启动Windows以后，桌面上就会出现一个SIMATIC Manager（SIMATIC管理器）图标，这个图标就是启动STEP 7编程软件的快捷按钮。

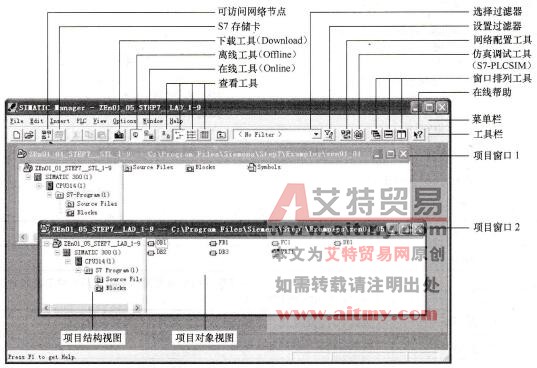

快速启动STEP 7编程软件的方法是：选中SIMATIC Manager图标 ，双击，打开SIMATIC管理器窗口。从这里可以访问用户所安装的标准模块和选择模块的所有功能，如图3-9所示。



图3-9  SIMATIC管理器

SIMATIC管理器主要用于基本的组态和编程，其功能如图3-10所示。



图3-10  SIMATIC管理器的功能

    SIMATIC管理器对各种功能的访问都可设计成直观、易学的方式，可以使用SIMATIC管理器工作在下列方式，其打开方式如图3-11所示。

    ①离线方式。不与可编程控制器相连。

    ②在线方式。与可编程控制器相连。

    2．访问帮助功能

在线帮助系统提供给用户快速有效的信息，使用户无须查阅手册即可获得帮助，帮助菜单如图3-12所示。



图3 -11      SIMATIC管理器工作方式的选择



图3-12帮助菜单

    帮助菜单的功能介绍如表3-4所示。

表3-4    帮助菜单功能



    通过帮助菜单可访问任何窗口的实时对话框。可以用下列方法之一访问在线帮助。

    ①在菜单栏选中帮助菜单，再从中选择响应的菜单命令。

    ②在某对话框中单击【help】按钮，则可以显示这个该对话框的帮助信息。

    ③将光标移到某个希望得到帮助的窗口或对话框上，而后按F1键或者选择菜单命令“Help”→“Context-Sensitive Help”。

④在窗口内使用问号(?)键。
