FX系列PLC的脉冲输出指令(PLS、PLF)

    ·PLS( pluse)：脉冲上微分指令，在输入信号的上升沿产生脉冲输出。

    ·PLF( Pulse)：脉冲下微分指令，在输入信号的下降沿产生脉冲输出。

   PLS、PLF指令使用如图4-13所示。

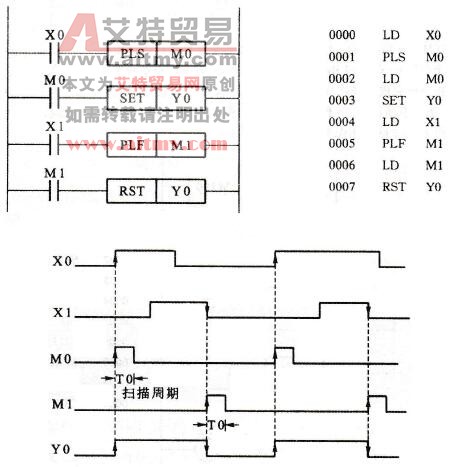

    图4-13    PLS、PLF指令的使用

    使用PLS指令时，元件Y、M仅在驱动输入触点闭合的一个扫描周期内动作，而使用PLF指令，元件Y、M仅在驱动输入触点断开后的一个扫描周期内动作。如图4-13所示，M0在X0由OFF→ON时刻动作，其动作时间为一个扫描周期。M1在X1由ON→OFF时刻动作，其动作时间为一个扫描周期。
