FX系列PLC的主控指令(MC、MCR)

    ·MC( MasterControl)：主控指令，用于公共串联触点的连接指令。

    ·MCR( MasterControl Reset)：主控复位指令，即MC指令的复位指令。

    主控指令所完成的操作功能是当某一触点（或一组触点）的条件满足时，按正常顺序执行；当这一条件不满足时，则不执行某部分程序，与这部分程序相关的继电器状态全为OFF。

   MC、MCR指令的使用说明如图4-12所示。

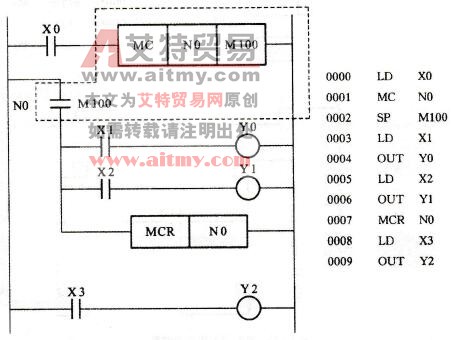

    图4-12    MC、MCR指令使用说明

    图中的输入条件X0闭合时，执行MC与MCR之间的指令；当输入条件X0断开时，不执行MC与MCR之间的指令。与主控触点相连接的触点必须用LD、LDI指令。使用MC指令后，母线移到主控触点的后面，MCR使母线回到原来的位置。

    在编程时，经常遇到多个线圈同时受一个或一组触点控制的情况，如果在每个线圈的控制电路中都编入该逻辑条件，则必然使程序变长。对于这种情况，可以采用主控指令来解决。主控指令利用在母线中串接一个主控触点来实现控制，其作用如控制一组电路的总开关。
