FX系列PLC的栈指令(MPS、MRD、MPP)

    MPS：进栈指令；MRD：读栈指令；MPP：出栈指令。

    栈指令用于多重输出电路。可将连续点先存储，用于连接后面的电路。

   MPS、MRD和MPP指令的使用分别如图4-8、图4-9和图4-10所示。

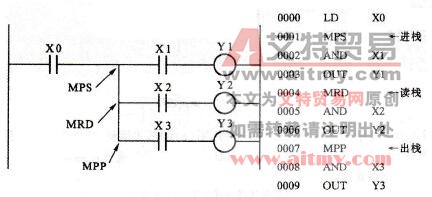

    图4-8    栈指令的使用

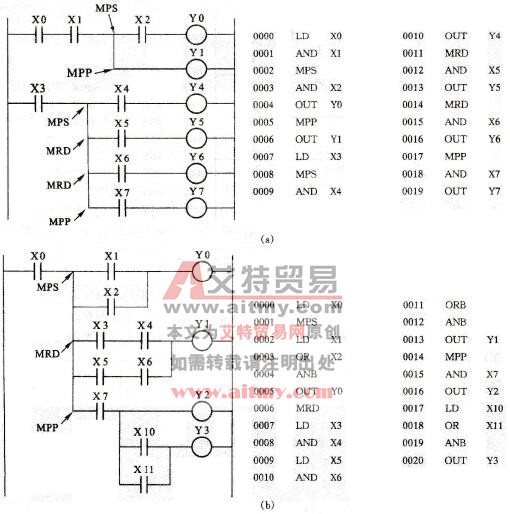

    图4-9    栈指令使用说明之一

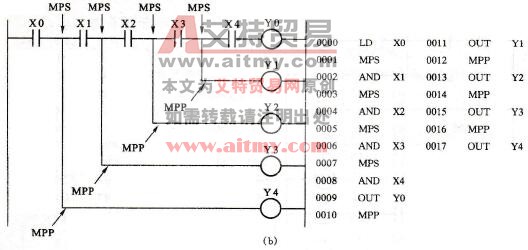

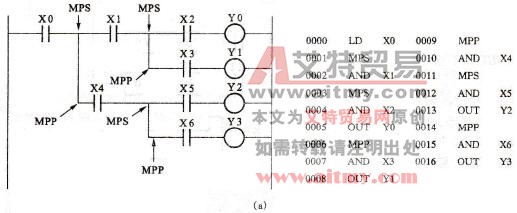

    图4-10    栈指令使用说明之二

   FX2系列可编程序控制器中有11个用来存储运算的中间结果的存储区域被称为栈存储器。使用一次MPS指令，便将此刻的运算结果送入堆栈的第一层，而将原存在第一层的数据移到堆栈的下一层。使用MPP指令，各数据顺次向上一层移动，最上层的数据被读出。同时该数据就从堆栈内消失。

    注意事项：

   MRD指令用来读出最上层的最新数据，此时退栈内的数据不移动。

   MPS、MRD、MPP指令都是不带软元件的指令。

   MPS、MPP必须成对使用，而且连续使用应少于11次。
