FX系列PLC的状态转移图

来源:艾特贸易2018-03-26

简介一个顺序控制过程可分为若干个阶段,也称为步或状态,每个状态都有不同的动作。当相邻两状态之间的转换条件得到满足时,就将实现转换,即由上一个状态转换到下一个状态执行。

    一个顺序控制过程可分为若干个阶段,也称为步或状态,每个状态都有不同的动作。当相邻两状态之间的转换条件得到满足时,就将实现转换,即由上一个状态转换到下一个状态执行。我们常用状态转移图(功能表图)描述这种顺序控制过程。如图4-26所示。图中,S22被置位时,Y2得电,S22采用SET指令置位,Y2采用OUT指令驱动;当满足转移条件X2(X2=ON)时,状态就由S22转移到S23,此时S23被置位,执行Y3,同时S22自动复位。

STL、RET指令的用法

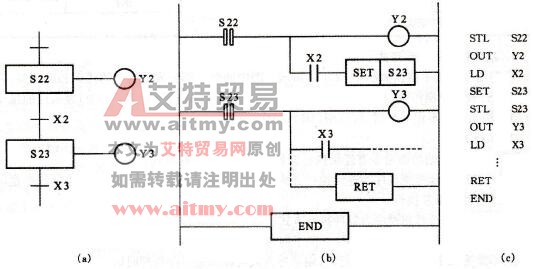

    4-26    STLRET指令的用法

   (a) STL功能图;(b) STL梯形图;(c)指令语句
