FX系列PLC的触点串联指令(AND、ANI)

    ·AND( And)：与指令，是动合触点的串联指令：

    ·ANI( AndInverse)：与非指令，动断触点的串联指令。

   AND、ANI指令是单个触点的串联指令，串联触点的次数不限，即可以多次使用。

    使用说明如图4-4所示。

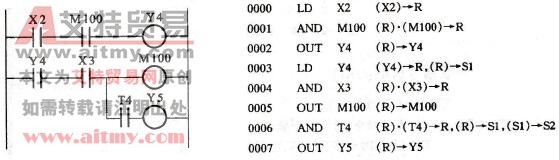

    图4-4    AND、ANI指令使用

    注意事项：在图4-5中的连续输出不能采用图4-3所对应的指令语句，必须采用 要讲的堆栈指令，否则将使得程序步增多，因此不推荐使用图4-5中梯形图的形式。

    图4-5    不推荐的梯形图形式
