FX系列PLC的逻辑取及输出线圈指令(LD、LDI、OUT)

    LD(Load)：从母线取用常开触点指令。

   LDI(Load Inverse)：从母线取用常闭触点指令。

   OUT(Out)：是对输出继电器、辅助继电器、状态继电器、定时器、计数器的线圈进行驱动的指令，但不能用于输入继电器。

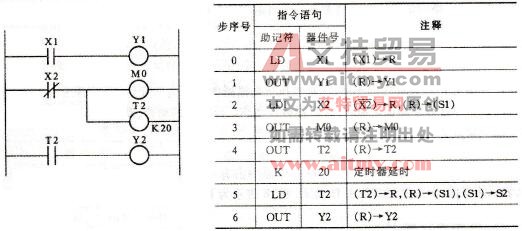

    上述3条指令的使用如图4-1所示。

    图4-1    LD、LDI、OUT指令的使用

    注意事项：

    （1）LD/LDI两条指令用于将触点接到母线上。

    （2）OUT是驱动线圈的输出指令，对于x不能使用。OUT指令可以连接继续使用多次，使用OUT指令驱动定时器，必须设定常数K，常数K的设定在编程中也占一个步序位置。

    定时器的设定常数见表4-2。

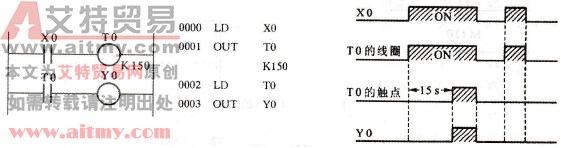

    定时器的动作时序如图4-2所示。

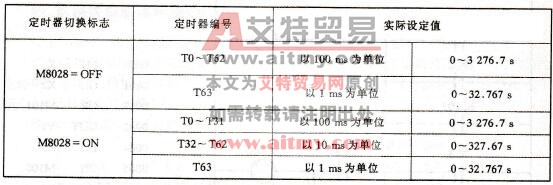

    表4-2    定时器的设定常数

    图4-2    定时器的动作时序图
