多重背景功能块

  生成多重背景功能块FB10时，应激活“Multiple Instance Fb”（多重背景功能块）选项。

  生成FB10时，应首先生成FB1。为调用FB1，在FB10的变量声明表，如图4-30所示，声明了两个名为“Petrol_Engine”（汽油机）和“DieseI_Engine”（柴油机）的静态变量(STAT)，其数据类型为FB1。图4-30中“Petrol_Engine”和“Diesel_Engine”下面的7个子变量来自FB1的变量声明表，不是用户输入的。生成FB10后，“Petrol_Engine”和“Diesel_Engine”将出现在程序编辑器编程元件目录的“Multiple Instances”（多重背景）文件夹内。可以将它们“拖放”到FB10中，然后指定它们的输入参数和输出参数。

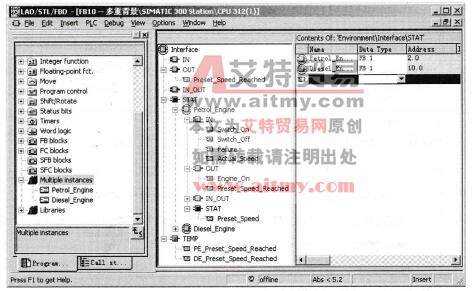

图4-30  FB10的变量声明表

    图4-31是FB10的梯形图程序，下面是用语句表编写的FB10的程序：

    Networkl:汽油机控制

CALL    #Petrol_Engine

    Switch_On    ：=“启动汽油机”

    Switch_Off    ：=“关闭汽油机”

    Failure    ：=“汽油机故障”

    ActuaLSpeed    ：=“汽油机转速”

    Engine_On    ：=“汽油机运行”

    Preset_Speed_Reached    ：=#PE_Preset_Speed_Reached／／汽油机达到预置转速Network2:柴油机控制

    CALL#Diesel_Engine

    Switch_On    ：=“启动柴油机”

    Switch_Off    ：=“关闭柴油机”

    F ailure    ：=“柴油机故障”

    Actual_ Speed    ：=“柴油机转速”

    Engine_On    ：=“柴油机运行”

    Preset_Speed Reached    ：=#DE_Preset_Speed_Reached／／柴油机达到预置转速Network3:两台发动机都达到预置转速

    A#PE_Preset_Speed_Reached    ／／汽油机达到预置转速

    A#DE_Preset_Speed_Reached    ／／柴油机达到预置转速

=#Preset_Speed_Reached    ／／汽油机柴油机都达到预置转速

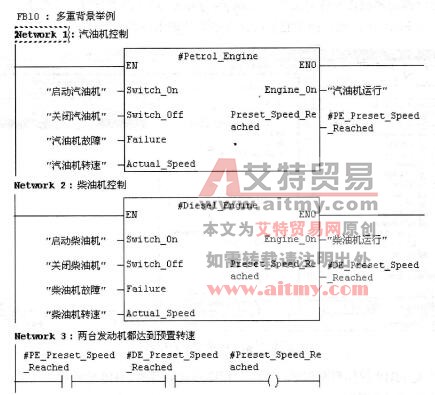

图4-31  多重背景功能块FB10
