FX系列PLC的传送指令(MOV SMOV CMOV BMOV FMOV)

    MOV传送指令的编号为FNC12，是将源操作数送到指定的目的操作数去，即S→D。MOV指令的使用如图4-32(b)所示。当X0= ON时源操作数S中的数据K126被传送到目标操作地址D26中。当指令执行时，常数K126自动转换成二进制数。当X0= OFF时，指令不执行，数据保持不变。

    应用MOV指令时应注意：

    ·源操作数可取所有数据类型，目标操作数可以是KnY、KnM、KnS、T、C、D、V、Z；

    ·16位运算时占5个程序步，32位运算时则占9个程序步。

    移位传送指令SMOV的编号为FNC13。该指令的功能是将源数据（二进制）自动转换成4位BCD码，再进行移位传送，传送后的目标操作数元件的BCD码自动转换成二进制数。如图4-33所示，当X0为ON时，则将[S.]中的数据K100传送到目标操作元件[D．]即D10中。在指令执行时，常数K100会自动转换成二进制数。当X0为OFF时，则指令不执行，数据保持不变。

    使用移位传送指令时应该注意：

    ·源操作数可取所有数据类型，目标操作数可为KnY、KnM、KnS、T、C、D、V、Z；

    ·SMOV指令只有16位运算，占11个程序步。

    取反传送指令CML的编号为FNC14。它是将源操作数元件的数据逐位取反并传送到指定目标。如图4-34所示，当X0为ON时，执行CML，将D0的低4位取反向后传送到Y3~ Y0中。

    图4-33    移位传送指令的使用

    图4-34    取反传送指令的使用

    使用取反传送指令CML时应注意：

    ·源操作数可取所有数据类型，目标操作数可为KnY、KnM、KnS、T、C、D、V、Z，若源数据为常数K，则该数据会自动转换为二进制数；

    ·16位运算占5个程序步，32位运算占9个程序步。

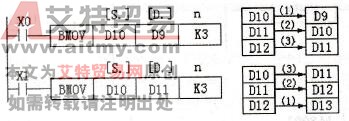

    块传送指令BMOV的ALCE编号为FNC15，是将源操作数指定元件开始的n个数据组成数据块传送到指定的目标。如图4 -35所示，传送顺序既可从高元件号开始，也可从低元件号开始，传送顺序自动决定。若用到需要指定位数的位元件，则源操作数和目标操作数的指定位数应相同。

    图4-35    块传送指令的使用

    使用块传送指令时应注意：

    ·源操作数可取KnX、KnY、KnM、KnS、T、C、D和文件寄存器，目标操作数可取KnT、KnM、KnS、T、C和D；

    ·只有16位操作，占7个程序步；

    ·如果元件号超出允许范围，数据则仅传送到允许范围的元件。

    多点传送指令FMOV的编号为FNC16。它的功能是将源操作数中的数据传送到指定目标开始的n个元件中，传送后n个元件中的数据完全相同。如图4-36所示，当X0为ON时，把K0传送到D0~D9中。

    图4-36    多点传送指令的使用

    使用多点传送指令FMOV时应注意：

    ·源操作数可取所有的数据类型，目标操作数可取KnX、KnM、KnS、T、C、和D，n小于等于512：

    ·16位操作占7的程序步，32位操作则占13个程序步；

    ·如果元件号超出允许范围，数据仅送到允许范围的元件中。
