PLC动断触点输入的处理

    PLC是继电器控制柜（盘）的理想替代物，在实际应用中，常遇到对老设备的改造，即用PLC取代继电器控制柜。这时已有了继电器控制电路图，此电路图与PLC的梯形图相类似，可以进行相应的转换，但在转换过程中必须注意对作为PLC输入信号的动断触点的处理。

    以三相异步电动机起停的控制电路为例，改造后的PLC输入输出接线如图5-6(a)所示，从图中可见，这里仍沿用继电器控制的习惯，启动按钮SB1选用动合形式，停止按钮SB2选用动断形式。此时如果直接将图5-6(b)所示的原继电器控制电路图转换为图5-6(c)所示的PLC梯形图，运行程序时会发现输出继电器Y31无法接通，电动机不能启动。这是由于图5-6(a)中停止按钮SB2的输入为动断形式，在没有按下SB2时此触点始终保持闭合状态，即输入继电器X02始终得电，图5-6(e)梯形图中的X02动断触点一直处于断开状态，所以输出继电器Y31无法得电，必须将图5-6(e)梯形图中的X02触点形式改变为动合形式，如图5-6(d)所示才能满足控制要求。此类梯形图形式与我们的通常习惯并不符合。

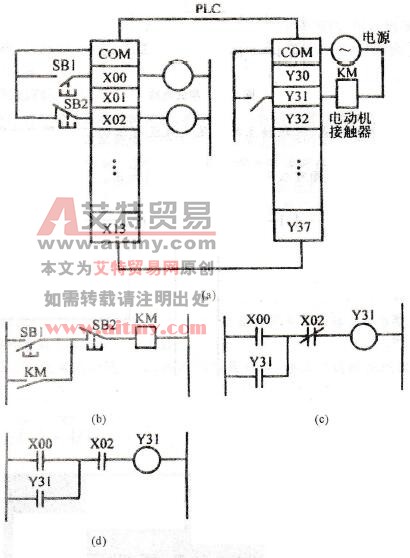

    图5-6    动断输入触点的处理

   (8)PLC输入输出接线；(b)继电器电路控制图；(c)梯形图1；(d)梯形图2

    动合触点应用：

    实际上设计梯形图时，输入继电器的触点状态全部按相应的输入设备为动合形式进行设计更为合适。因此，建议尽可能用输入设备的动合触点与PLC输入端连接，尤其在改造项目中，要尽量将作为PLC输入的原动断触点的接线形式作改动（某些只能用动断触点输入的除外）。这是因为，采用动合触点输入时，可使PLC的输入口在大多数时间内处于断开状态，这样做既可以节电，又可以延长PLC输入口的使用寿命，同时在转换为梯形图时也能保持与继电器控制电路图的习惯一致，不会给编程带来麻烦。
