S7-300/400 PLC启动“Monitor/ModifyVariables”工具操作

    启动“Monitor/ModifyVariables”工具示意图如图3-15所示。“Monitor/ModifyVariables”是STEP7的另一个工具，利用它可以用可选的格式监视程序变量，也可以修改CPU中变量的状态或内容。通过菜单选项View→Toolbar可以选择工具条。有如下三种不同的工具条：

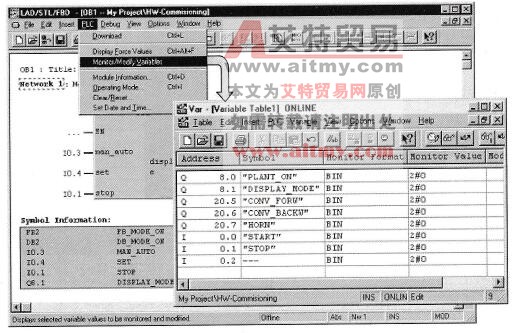

    图3-15    启动“Monitor/ModifyVariables”工具示意图

    标准(Standard)

    查看(View)

    变量(Variable)

    利用下面的方法可以调整变量表中的列数：

    ①通过菜单选项View→Symbol/SymbolComment/MonitorFormat/MonitorValue/ModifyValue。

    ②使用“View”工具条
