S7-300/400 PLC执行存储器复位和完全再启动操作

    执行存储器复位和完全再启动设置示意图如图3-13所示。当存储器复位时，工作存储器、装载存储器和带保持的数据都被清除。然后执行硬件测试。如果存储器卡存在，用户程序就从存储器卡复制到工作存储器。当完全再启动时，过程映像和非保持数据被清除。当过程映像读入后，就开始新的循环。

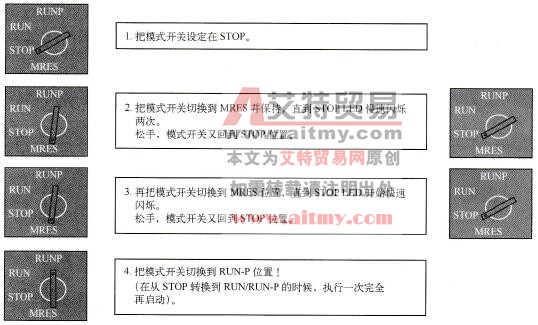

    图3-13    执行存储器复位和完全再启动设置示意图
