S7-300 PLC CPU模块上的LED指示灯故障信息

来源:艾特贸易2018-04-11

简介S7 - 300CPU 模块上的 LED 指示灯如图 3-10 所示。 LED 指示灯故障信息如下所述。 SF :系统错误、编程错误或从有诊断功能模板来的故障。 BATF :电池故障,电池电压不足或不存在电池。

    S7 - 300CPU模块上的LED指示灯如图3-10所示。LED指示灯故障信息如下所述。

   SF:系统错误、编程错误或从有诊断功能模板来的故障。

   BATF:电池故障,电池电压不足或不存在电池。

   DC5V5V电源电压指示。

   FRCE:当强制执行时变亮。

   RUN:当CPU启动时闪烁,在RUN模式下常亮。

   STOP:在STOP模式下常亮,当要求存储器复位时慢速闪烁,执行存储器复位时快速闪烁。

    钥匙开关用于手动设置CPU的故障模式,故障模式如下所述。

   MRES:存储器复位(模板复位)。

   STOPSTOP模式,不执行程序。

   RUN-PRUN模式,CPU执行程序。

   RUN:执行程序,但是程序只能读,不能改写。存储器卡插槽:在该槽中插入存储器卡,存储器卡可以不用电池永久地保存用户程序。在S7 - 300CPU模块的前盖下有一个放置锂电池的盒,还有一个9针连接器,它是S7设备之间MPI连接的多点接口。

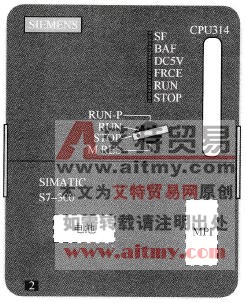

S7-300CPU模块L的LED指示灯

    3-10   S7-300CPU模块LLED指示灯
