S7-300 PLC系统运行状态

    S7 - 300PLC的电源单元(PS307 -5A)运行状态见表4-1。

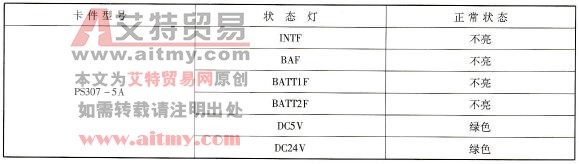

    表4-1    S7 -300PLC的电源单元(PS307 -5A)运行状态

   S7 - 300PLC的CPU单元(CPU313C)运行状态见表4-2。

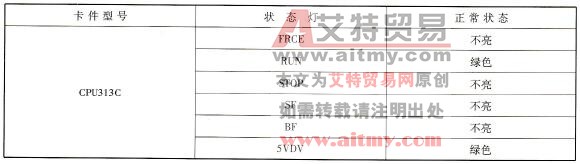

    表4-2    S7 -300PLC的CPU单元(CPU313C)运行状态

   S7 - 300PLC的通信单元（CP340 -1）运行状态见表4-3。

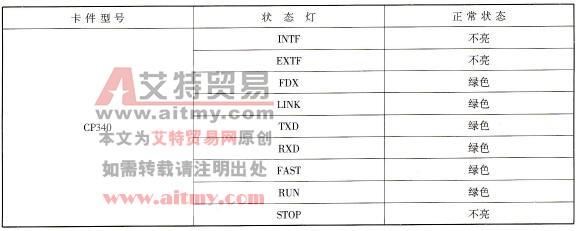

    表4-3    S7 - 300PLC的通信处理器(CP340)运行状态

   S7 - 300PLC的I/O单元(SM331/2)运行状态见表4-4。

    表4-4    S7 -300PLC的SM331/2运行状态

   S7 - 300PLC的ET200M(IM153 -2)运行状态见表4-5。

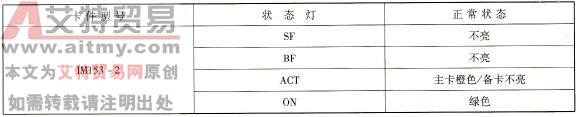

    表4-5    S7 - 300PLC的ET200M (IM153 -2)运行状态
