S7-300 PLC的系统配置

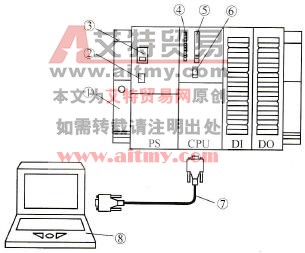

    系统配置如图3 - 23所示，图中：①导轨；②电源开/关；③用于设置线路电压；④LED指示灯；⑤MC/MMC；⑥模式选择开关；⑦用于连接MPI接口的PG电缆；⑧安装有STEP7软件的编程设备(PG)。

    电源和CPU接线（前盖打开）如图3-24所示，图中：①电源(PS)；②CPU；③用于连接PG的MPI接口；④可拆卸的电源连接；⑤PS和CPU之间的连接电缆；⑥电缆夹。

    图3-23    系统配置

    图3-24    电源和CPU接线（前盖打开）
