S7-400 PLC电源模块上的LED指示灯故障信息

    S7 - 400电源模块上的LED指示灯示意图如图3-9所示。S7 - 400电源模块可对供电频率在48~ 64Hz范围内自动调整。S7-400电源模块上的LED“INTF”指示灯用于指示内部故障。例如，5V/24V电源的短路或过载。

   S7 - 400电源模块上的LED“BAF”指示灯用于指示电池故障，如果背板总线上的电池电压太低，此LED指示灯点亮。例如，没有装电池或在没有外部电池时电池电压过低。当电池极性接反时，或电池不存在或电池放电过半时，S7 - 400电源模块上的LED“BATT1F”指示灯就点亮。

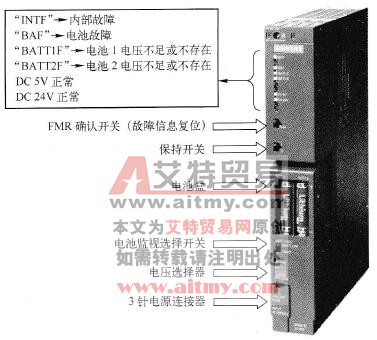

    图3-9    S7 -400电源模块上的LED指示灯示意图

    当5V/24VDC输出电压在允许的范围内时，S7- 400电源模块上的LED“DC5V/DC24V”指示灯点亮。当短路或过载后恢复时LED“DC5V/DC24V”指示灯闪烁。

   S7 - 400电源模块上的保持开关放在“0”，不允许对外部供电。BATT2F BATT. INDIC开关用来设置1个电池监视、2个电池监视或不监视电池。FMR开关在故障解除后用于确认和复位故障信息。ON/OFF保持开关通过控制电路把输出电压(5/24VDC)切断，并且LED熄灭（由于进线电压没有切断，电源处于待机模式）。
