PLC的时间程序功能

    每个SIMATIC CPU都有一个时钟，可以设置也可以通过STEP 7或系统功能进行扫描。时间在用户程序中以DATE_AND_TIME的格式表示，包括日期、时间和星期。

    版本3和更高版本的CPU也有时间状态。还可以根据时区的不同和冬令/夏令来设置。

    下面的系统功能可以用作访问CPU的时钟功能。

    ●SFC 0SET_CLK，设置日期和时间。

    ●SFC 1READ_CLK，读日期和时间。

    ●SFC 48SNC_RTCB，同步从站时钟。

    ●SFC 100SET_CLKS，设置时间、日期和时钟状态。

    系统功能参数列于表20-4中。

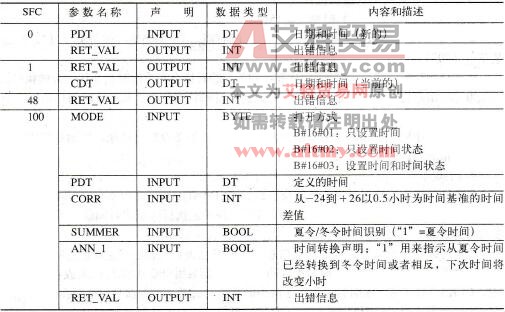

    表20-4    用于CPU时钟的SFC参数

    1．时间的设置和读取

    调用SFC 0SET_CLK或SFC 100 SET_CLKS，用MODE=B#16#01或B#16#03设置PDT参数定义的时钟值。SFC 0 SET_CLK通过夏令/冬令时间ID标签设置CPU的冬令时间。通过SFC 100 SET_CLKS用SUMMER（夏令）参数来设定冬令(“0”)还是夏令(“1")。

   SFC 1 READ_CLK读出当前时间，并存放在CDT参数里。以DATE_AND_TIME的形式来设置和读取时间，如日期和时间。

    2．模块时间和当地时间

    在CPU中的时间是模块时间，对于由CPU实现的一些过程定时控制具有决定性意义，如运行时间表、日历中断的启动或者在诊断缓冲区和OB启动信息中输入时间标志等。可以通过用于CPU时钟的系统功能设置和读取模块时间。

    恰当设计的CPU会额外保存一个“时间状态”。这包含一个修正值，当加到模块时间时产生一个局部时间。修正值设定在30分钟的时间间隔里，可以是负数(SFC100 SET_CLKS的CORR参数)。

    当地时间可以用来显示时区。

    3．时间状态

    在用STEP 7或SFC 100SET_CLKS设置CPU参数时，设定时间状态。通过系统状态表可以用SFC 51 RDSYSST来读取日期和时间状态(INDEX W#16#0008且SSL_ID=W#16#0132)。状态变量包括：

    ●30分钟的时间间隔的修正值（第2位到第6位）

    ●修正值符号（第7位）

    ●夏令/冬令时间ID（第14位）

    ●通知(announcement)时刻（第15位）

    夏令/冬令时间ID示出了从模块时间和修正时间算出来的当地时间是夏令(“1”)还是冬令(“0”)。

    如果通知时刻位状态为“1”，从夏令到冬令的转换会在下次时刻变化的时候执行。

    为了在用户程序里控制定时过程，可以通过时间状态信息，从模块时间里产生一个当地时间。

    在用户程序里，可加载块用来处理当地时间的夏令/冬令时间转换，特别是日历中断的启动要依靠当地时间（参阅“可加载时间块”）。

    4．时间同步

    在自动化操作网络里有多个子网交换数据的SIMATIC站，其中所有CPU时钟都可以同步。可以设置一个CPU的时钟为“主时钟”，并设定执行同步的时间段。可以把被同步的时钟设为“从时钟”。

    同步可以在一个S7站内部通过通信总线（底板总线）或者在站之间通过MPI总线进行。这是在参数设置好的时间间隔里自动完成的。如果用SFC 0 SET_CLK或者SFC 100 SET_CLKS设置了一个主时钟，那么子网中的其他时钟就自动与该时钟值同步。

    通过调用主时钟的SFC48 SNC_RTCB，可以使所有的从时钟独立于自动时间间隔而进行时钟同步。

    如果主时钟没有日历状态，从时钟会以冬令时间同步。修正量是零，这样当地时间就与模块时间一致。

    如果主时钟带日历状态，除了时间外，将传送完整的时间状态。这样，在时间网络中的全部的CPU就有了同样的当地时间（同样的时区）。

    5．用STEP 7设置时间

    在设置CPU的参数时，可以在属性窗口的“Diagnostics/clock”选项卡里设置同步模式（主时钟、从时钟或者都不是）和同步时间间隔。修正值是用来使时钟准确的。

    如果编程设备连接到CPU，可以通过STEP 7来设置时间和时间状态。选择PLC-Diagnostics/settings→Set time ofday即可。在下一级对话框，可以把当地时间设成与模块时间不同，也可以设定夏令/冬令时间。时间状态在“Status”（状态）容器里。

    6．可加载时间块

    在StandardLibrary（标准库）的Miscellaneous Blocks（其他功能块）程序里有可加载块，用来在用户程序里选择夏令/冬令以及处理当地时间。

    ●FC 60LOG_TIME，决定当地时间

    ●FC 61 BT_LT，把模块时间转变为当地时间

    ●FC 62 LT_BT，变当地时间为模块时间

    ●FC 63S_LTINT，为当地时间设定日历中断

    ●FB 60 SET_SW，选择夏令/冬令时间

    ●FB 61SET_SW_S，用时间状态来选择夏令/冬令时间

    ●UDT 60WS_RULES，夏令/冬令时间选择的规则（如时间转换）
