光洋SG-8B PLC的CPU模块故障检修流程

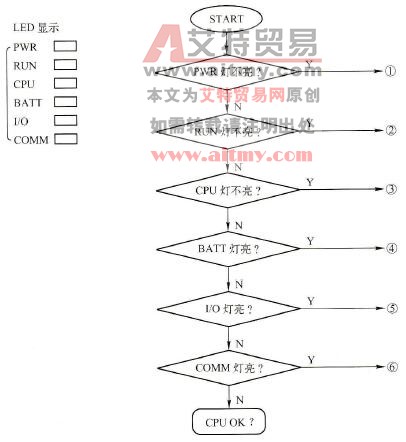

    SG-8B-PLC的CPU模块故障检修流程如图4-26所示。

    图4-26    SG-8B - PLC的CPU模块故障检修流程

    ①PWR灯不亮故障检修流程如图4-27所示。

    图4-27    PWR灯不亮故障检修流程

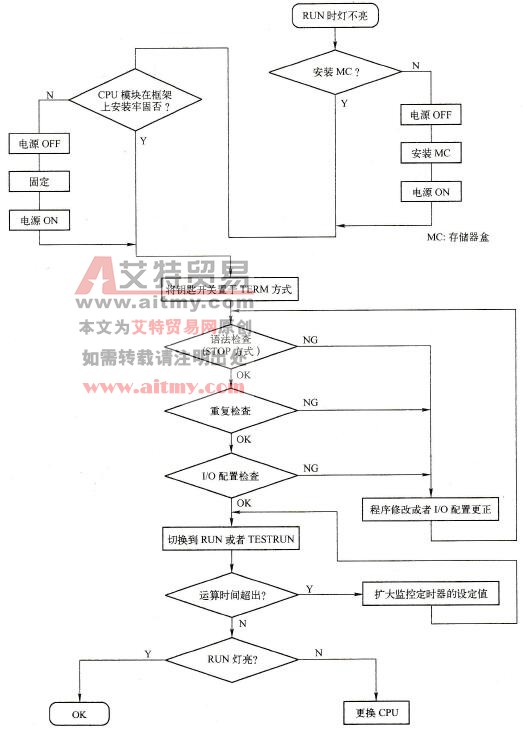

    ②RUN灯不亮故障检修流程如图4-28所示。

    图4-28    RUN灯不亮故障检修流程

    ③CPU故障检修流程如图4-29所示。

    图4-29    CPU故障检修流程

    ④DIAG灯亮故障检修流程如图4-30所示。

    图4-30    DIAC灯亮故障检修流程

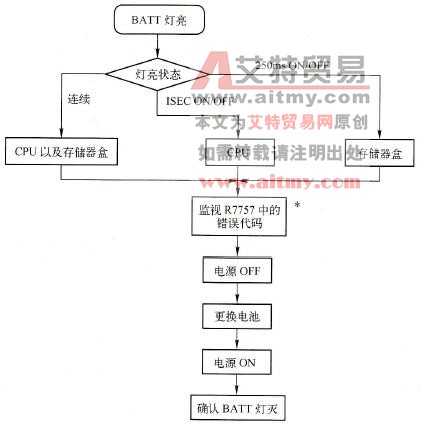

    ⑤BATT灯亮故障检修流程如图4-31所示（*对于错误代码的发生原因及处理方法，见异常识别出错代码一览表的轻度异常）。

    图4-31    BATT灯亮故障检修流程

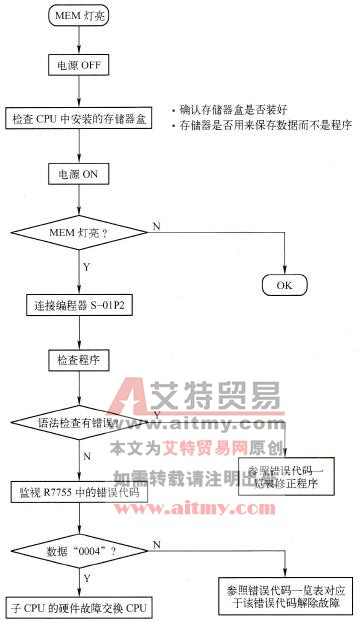

    ⑥MEM灯亮故障检修流程如图4-32所示。

    图4-32    MEM灯亮故障检修流程

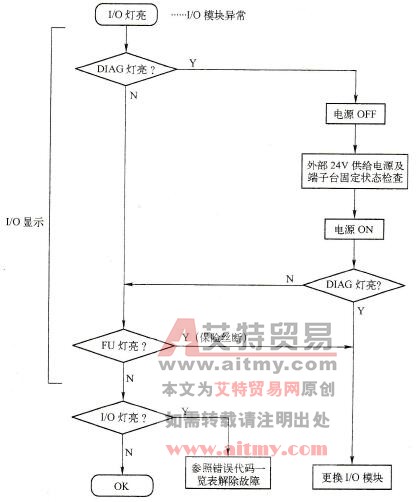

    ⑦I/O灯亮故障检修流程如图4-33所示。

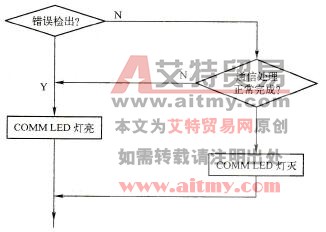

    ⑧COMM通信处理（编程器通信或CCM通信），COMM灯在通信协议异常或通信数据异常时亮，通信正常完成时灯灭。通信协议异常时，需要用在线监视器等调查其原因。COMM通信处理（编程器通信或CCM通信）故障检修流程如图4-34所示。

    图4-33    I/O灯亮故障检修流程

    图4-34    OMM通信处理（编程器通信或CCM通信）故障检修流程
