PLC工作站内部的S7基本通信

    1．基础知识

    对于工作站内部的S7基本通信，在SIMATIC站内的可编程模块之间可以交换数据。这里需要的通信功能块是位于CPU操作系统内的SFC。如果需要，这些通信块可以自行建立连接。所以，工作站内部的通信连接无需通过连接表配置（“无配置连接通信”）。

    可以进行工作站内部的S7基本通信，例如在主站CPU和从站CPU之间，通过PROFIBUS-DP以事件驱动的数据传送方式实现类似于周期性数据交换（如图20-14所示）。

    2．寻址节点和连接

    从I/O地址来识别节点：对于LADDR参数，必须指定模块的起始地址，并且在IOID参数中指定该地址是在输入区域还是在输出区域。

    系统功能块动态地建立必需的通信连接，并且在完成任务（可编程）后及时清除连接。如果由于在发送设备或接收设备中缺少资源，建立起来的连接不能执行，就会标志出“暂时缺少资源”的信息。于是数据传递必须再次启动。每个方向上，在两个通信伙伴之间只能有一个连接。

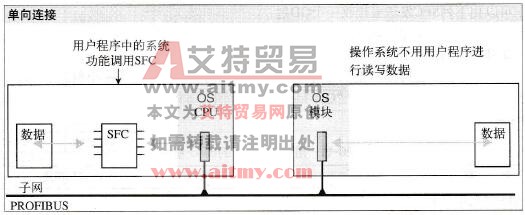

    图20-14    站内S7基本通信

    通过在程序运行时修改功能块参数，可以把一个系统功能块用于不同的通信连接。SFC本身不能中断自己。有SFC使用的程序段只有在STOP状态才可以修改，修改后须温重启。

    3．用户数据和数据一致性

   SFC可以传送多至76字节的用户数据。忽略传递的方向，CPU的操作系统会以块形式排列用户数据，这些块本身都是一致性的。在S7-300站中，这些块是8字节的长度；在CPU 412/413中，这些块是16字节长；在CPU 414/416中，这些块是32字节长。如果在两个CPU之间交换数据，则“被动的”CPU的块的大小决定了数据的一致性。

    4．组态S7工作站内的基本通信

    工作站内S7基本通信是个特例，在于无需组态（配置），因为数据传送通过动态连接来处理。只要用已有的PROFIBUS子网络或在SIMATIC管理器中创建一个子网络（选择Project，然后选择Insert→Subnerwork→Profibus），也可以在网络组态中创建。

    举例：用CPU315-2DP作主站组态分布式I/O。再用一个CPU 315-2DP作为智能从站。这样，可以用站内S7基本通信在两个控制器之间进行读写数据。
