PLC的传送打印数据

    通过CP 441通信处理器，SFB 16PRINT允许传送一个格式描述和数据给打印机。表20-16列出了该SFB所需的参数。

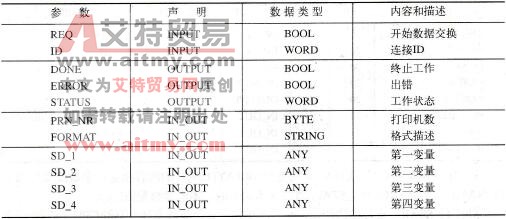

    表20-16    用于SFB 16 PRINT参数

    参数REQ的上升沿启动与打印机的数据交换，该打印机由参数ID和PRN_NR指定。通过设置DONE为“1”，该块给出一个无错传送信号。如果有错误，将参数ERROR设置为“1”。参数STATUS中除了零之外的值表示警告(ERROR=“0”)或错误(ERROR=“1”)。每次块调用完成后，必须对参数DONE、ERROR和STATUS赋值。

    在参数FORMAT中，以STRING格式输入需打印的字符。在这种字符串中，可以组合多至四个格式描述的变量，这些在参数SD_1和SD_4中定义。没有间隙地使用参数，从1开始。不需要的参数无需指定。对每个打印请求，可以传输多至420字节(FORMAT和所有变量的总和)。
