PLC工作站外S7基本通信的系统功能

    以下系统功能处理位于不同站的通信伙伴之间的数据传输：

    ●SFC 65X_SEND

    发送数据。

    ●SFC 66 X_RCV

    接收数据。

    ●SFC 67 X_GET

    读数据。

    ●SFC 68 X_PUT

    写数据。

    ●SFC69X_ABORT

    断开连接。

    这些SFC的参数在表20-13中列出。

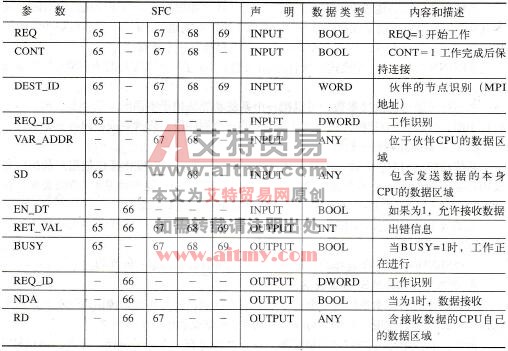

    表20-13    用于站外S7基本通信的SFC参数

    1．SFC 65X_SEND发送数据

    这项工作以REQ=“1”和BUSY=“0”作为开始（“第一次调用”）。在工作进行过程中，BUSY设定为1。这样，对于参数REQ的改变将不再有任何影响。在工作结束后，BUSY复位到0。如果REQ还是为1，工作将立刻重新开始。

    在首次调用时，操作系统把来自源区域的所有数据都传输到内部缓冲器，然后把这些数据传到通信伙伴CPU。

    在发送过程期间．BUSY等于“1”。当通信伙伴给出信号表示接收到数据时，BUSY才变为“0”，发送任务完成。

    如果CONT=“0”，则可以被其他通信连接使用。如果CONT=“1”，则连接仍然保持。参数REQ_ID能够分配一个ID给发送数据，通过SFC X_RCV能够估计该发送数据。

    参数SD描述了这样的区域，即从该区域读取即将发送的数据。实参可以是地址、变量或以ANY指针寻址的数据区域。接收和发送数据并不检测数据类型的匹配。

    2．SFC 66 X_RCV接收数据

    接收的数据存放在内部缓冲器中。多个信息包按照它们到达的先后顺序排成队列。

    用EN_DT=“0”检测数据是否接收到，如果接到，则NDA为“1”，RET_VAL给出接收到数据的字节数，并且REQ_ID和SFC 65 X_SEND中相应的参数一致。当EN_DT=“1”时，SFC开始把第一个（最旧的）信息包传输到目的区域；随后NDA变为“1”并且RET_VAL列出传输的字节数。如果EN_DT为“1”但内部列队中没有数据，则NDA为“0”。

    温重启后，队列中的所有数据包全部丢失。

    在重启或断开连接的情况下，若已经“询问的”的EN_DT=“0”，则最早进入队列的数据将保持；否则会丢失，就像其他时候进入的队列一样。

   RD参数描述了这样的区域，在这个区域里会写入接收数据。实参可以是地址、变量或是用ANY指针寻址的数据区域。

    发送和接收数据并不需要检测数据类型匹配。当接收数据不相关时，允许在X_RCV中使用一个“空”的ANY指针（NIL指针）作为RD参数。

    3．SFC 67 X_GET读数据

    这项工作以REQ=“1”和BUSY=“0”作为开始（“第一次调用”）。在工作进行过程中，BUSY设定为“1”。这样，对于参数REQ的改变将不再有任何影响。

    在工作结束后，BUSY复位到“0”。如果REQ还是“1”，工作将立刻重新开始。

    当读数据过程启动后，在通信伙伴CPU里的操作系统加载并发送由VAR_ADDR指定的数据。调用SFC时，把接收数据加载到由RD参数指定的目的区域，然后RET_VAL列出传输的字节数。

    如果CONT=“0”，通信连接断开。如果CONT=“1”，连接将保持。当通信伙伴在STOP模式时，数据仍然能读取。

   RD和VAR_ADDR参数描述了这样的区域，即从该区域读取传输数据或向该区域写入接收数据。实参可以是地址、变量或为以ANY指针寻址的数据区域。发送的和接收的数据不进行数据类型匹配检测。

    4．SFC 68 X_PUT写数据

    这项工作以REQ=“1”和BUSY=“0”作为开始（“第一次调用”）。在工作进行过程中，BUSY设定为1。这样，对参数REQ的改变将不再有任何影响。

    在工作结束后，BUSY复位到0。如果REQ还为1，工作将立刻重新开始。

    当写数据过程启动后，在首次调用时，操作系统把所有来自由SD参数指定的源存储区数据传输到内部缓冲器，并把这些数据送到通信伙伴CPU。在接收方，CPU操作系统把接收数据写到VAR_ADDR参数指定的数据区域，然后BUSY设为“0”。

    接收方在STOP状态时，数据仍然可以写入。

   RD和VAR_ADDR参数描述了这样的区域，从该区域读取传输数据或向该区域写入接收数据。实参可以是地址、变量或以ANY指针寻址的数据区域。发送的和接收的数据不用进行数据类型匹配检测。

    5．SFC 69X_ABORT断开连接

   REQ=“1”断开与指定通信伙伴的连接。而用SFC X_ABORT只能断开那些在同一站内用SFC X_SEND、X_GET或X_PUT建立起来的连接。
