PLC工作站外的S7基本通信

    1．基础知识

    对于工作站外部的S7基本通信（如图20-15所示），可以在SIMATICS7工作站之间进行事件驱动方式的数据交换。这些站必须通过MPI子网互相连接。为此需要的通信功能块是位于CPU操作系统中的SFC。如果有必要，这些SFC自行建立通信连接。所以，这些工作站外部的连接不是通过连接表来组态（“通过非组态连接的通信”）的。

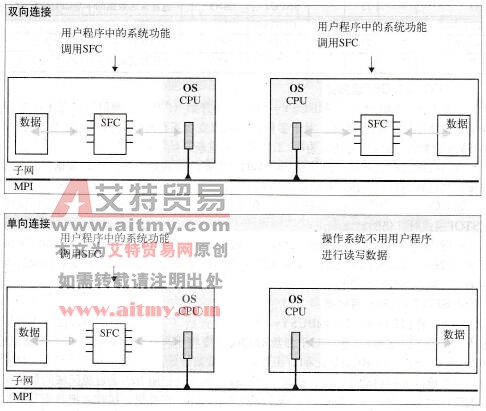

    图20-15    站外S7基本通信

    工作站外部的S7基本通信可以执行事件驱动方式的数据传输，例如类似于循环全局数据的通信。

    2．寻址节点和连接

    这些功能块可以对位于同一MPI网络上的节点寻址。从MPI地址可以识别节点（DEST_ID参数）。

    系统功能块动态地设定所需要的通信连接并且（如果指定）当工作执行完时断开通信连接。如果由于发送器或接收器中缺少资源，连接不能建立，则报告“暂时缺少资源”，传输将重试。在两个通信伙伴之间，每个方向上只能有一个连接。

    从RUN模式转到STOP模式，所有激活的连接（除了X_RECV外的所有SFC）将会被清除。

    在运行时通过修改块参数，可以把一个系统功能块用于不同的通信连接。SFC不能自行中断，可以在STOP模式下修改使用SFC的一个程序段。修改完成必须温重启。

    3．用户数据和数据一致性

    系统功能块SFC能传输一个最大76字节的用户数据。CPU操作系统把用户数据组合成内部是一致性的块，不考虑传输的方向。在S7-300站中，这些块是8字节的长度；在CPU 412/413中，这些块是l6字节；在CPU 414/416中，这些块是32字节。

    如果两个CPU通过X_GET或X_PUT来交换数据，则“被动”CPU的块大小决定了传输数据的一致性。

    在用SEND/RECEIVE连接的情况下，调用的所有数据都是一致性的。

    4．组态工作站外的S7基本通信

    工作站外的S7基本通信是一个不需要组态的特例，因为其数据传输通过动态连接来处理。可以简单地使用一个现有的PROFIBUS子网络或创建一个子网络。

    举例：有一个分开的S7-400装配架，在每个段上有一个CPU416。此外，通过MPI电缆将带CPU 314的S7-300站挂到其中的一个S7-400站上。在硬件组态中对3个CPU进行组态，例如，通过一个MPI子网络“组网”。现在，可以使用来自三个控制器的工作站外S7基本通信进行数据交换。
