PLC用于分布式I/O的组态SYNC/FREEZE组

    SYNC控制命令会使DP从站组合为一个组来同时（同步）输出它们的输出状态。FREEZE控制命令会使DP从站组合为一个组来同时（同步）“冻结”当前输入信号状态，这是为了能让DP主站能够周期性地获取信号状态。UNSYNC和UNFREEZE控制命令分别用来取消SYNC和FREEZE的作用。

   DP主站和DP从站有相关功能性是必要的。从一个从站的对象属性，可以看到它支持的是哪个命令（选择DP从站及Edit→Object Properties，“SYNC/FREEZE Capabilities”下的“General”选择卡）。

    每个DP主系统可以形成8个SYNC/FREEZE组，这些组或执行SYNC命令或执行FREEZE命令或两者兼之。可以分配任何一个DP从站到一个组；在一个指定版本的CP 342-5DP里，一个DP从站可以在多至8个组里出现。

    当调用SFC 11DPSYC_FR时，会使用户程序输出一个命令到一个组。DP主站会同时发送相关的命令给所有指定组的DP从站。

    在组态DP主系统之后组态SYNC/FREEZE组（所有的DP从站必须存在于一个DP主系统），选择DP主系统（断续的黑白条）并选择Edit→Object Properties。在随后出现的窗口里，首先在“Group Properties”选择卡里建立要执行的组命令（如图20-10所示），然后在“Group Assignment”选择卡里配置DP从站到单独的组。

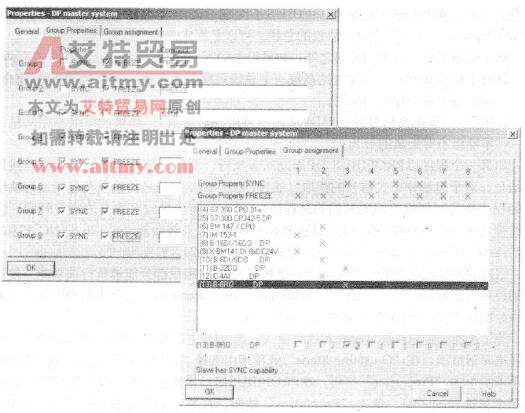

    图20-10    组态SYNC和FREEZE组

    选择每一个DP从站，这些从站的节点数量已经依次列好，并选择每一种情况下DP从站属于的组。如果一个DP从站不能执行一个具体的命令，如FREEZE，包含该命令的组不能被选择，例如，有FREEZE命令的全部组。单击OK按钮结束SYNC/FREEZE组的组态。

    注意：在组态同样长度（等距的）的总线周期时，组7和组8需要特殊的意义。
