PLC对一个具有集成DP接口并作为智能DP从站的CPU进行组态

    对一个经过合适组装的CPU，可以通过参数设置把它设为DP主站或者DP从站。作为一个DP从站的站，当其连接到一个DP主系统之前，必须先创建它。该站的创建过程跟“一般意义上的”站的创建是一样的。用SIMATIC管理器在一个项目里插入一个S7站并打开硬件对象。在硬件组态窗口里拖放进一个装配架并放入需要的模块。组态DP从站，放置CPU就足够了。其他全部的模块可以在后面再添加。

    在添入CPU时，弹出PROFIBUS接口的属性页面。在这里，必须为DP接口配置一个子网并分配一个地址。如果在项目里PROFIBUS子网还没有创建，那么就得用“New”按钮创建一个新的子网，它就是随后智能从站连接到的子网。

    可以选择DP接口，然后通过Edit(ObjectProperties或者在接口上双击鼠标来打开接口的属性页面。在“Operation mode”选项卡里选择“DP Slave”选项。然后以DP从站的角度在“Configuration”选项卡组态用户数据接口。选择MS（主/从配置）模式，并从从CPU的角度定义传送存储器的结构和地址（如图20-9所示）。提供了“智能DP从站里的传送存储器”下的用户数据接口的信息。

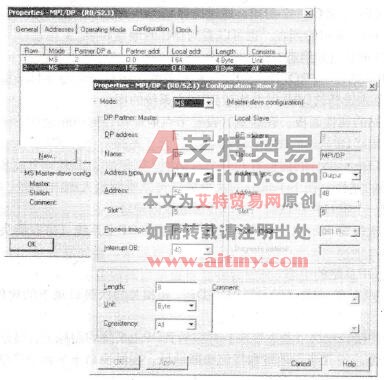

    图20-9    具有集成DP接口的智能从站的传送存储器组态

    传送存储器的大小和结构与CPU的型号有关。例如，在CPU315-2DP里可以把整个传送存储器划分成32个可以分别读取的地址区。这种地址区在大小上可以达到32字节。整个传送存储器可以有122个输入地址和122个输出地址。

    定义的地址位于从CPU的地址栏里。这些地址不能跟DP从站里的集中式或者分布式模块的地址重叠。一个地址区的最小地址是“模块启动地址”。

    通过这一栏里具体的诊断地址，从站CPU里的用户程序可以从DP主站获取诊断信息。

    通过Station→Save andCompilee结束智能DP从站的组态。连接智能从站到DP主系统在下文描述。
